| 油壓缸內徑 Bore sizes of cy linder(mm) | Φ32、Φ40、Φ50、Φ63、Φ80、Φ100、Φ125、Φ150、Φ160、Φ180、Φ200、Φ220、Φ250 |
| 行程范圍 Route of travel scope(mm) | 1-2500 (行程超過2500mm請與我司業務部聯系) |
| 工作媒介 Power fluid | 以濾清之標準液壓油 Filtered oil |
| 缸管材質 Material of cylinder bareel | 碳鋼管 Carbon steel pipe |
| 使用壓力范圍 The range of pressure(Mpa) | 0.3-14Mpa (3-140kg/cm2) |
| 使用溫度范圍 The range of temperature(℃) | -10°~+150°(C) |
| 行程公差 | ±1 |
| ||||
| ||||

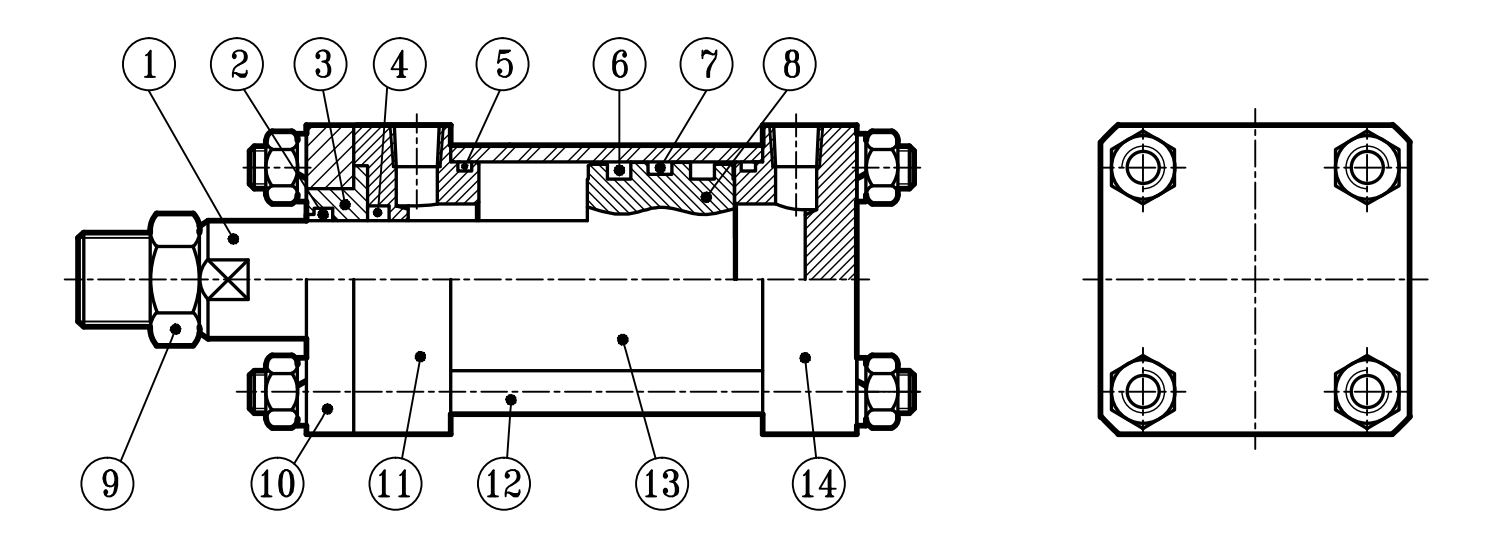

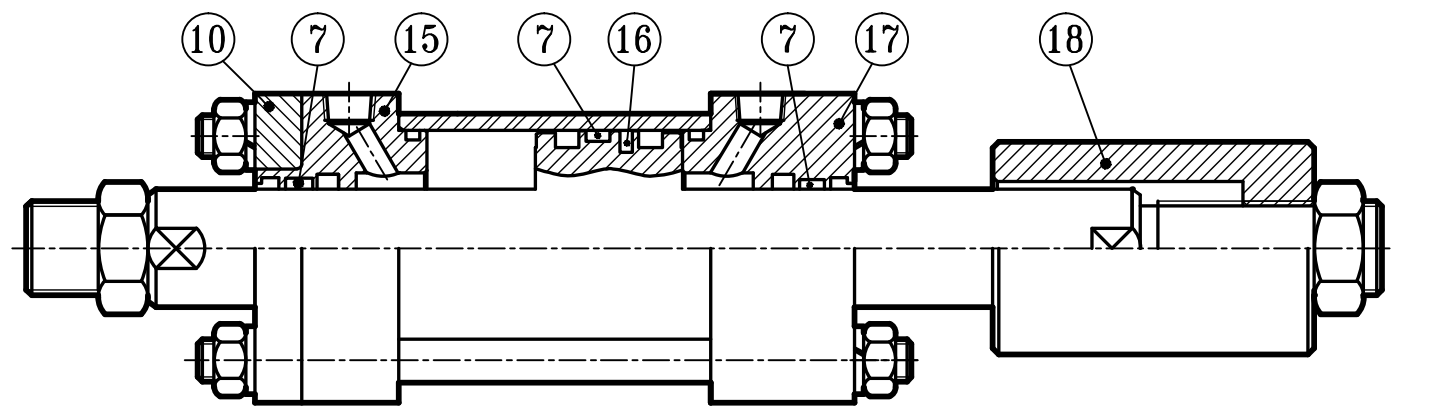

| No | 零件名 Part name | 數量 Quantity | No | 零件名 Part name | 數量 Quantity | No | 零件名 Part name | 數量 Quantity |
| 1 | 活塞桿 Piston rod | 1 | 7 | 導向環 Wearing ring | 1 | 13 | 油缸本體 Cylinder tude | 1 |
| 2 | 刮塵環 Dust wiper | 1 | 8 | 活塞本體 Piston | 1 | 14 | 后蓋 End cover | 1 |
| 3 | 銅套 Rod bush | 1 | 9 | 軸心螺帽 Rod nut | 1 | 15 | 分體式一體前后蓋 Rod plate | 1 |
| 4 | 刮油環 Rod packiog | 1 | 10 | 壓板 End plate | 1 | 16 | 磁石 Magnet | 1 |
| 5 | 缸封環 Gasket | 2 | 11 | 分體式前后蓋 Rod plate | 1 | 17 | 一體式前后蓋 Rod plate | 1 |
| 6 | 活塞環 Piston packing | 2 | 12 | 固定拉桿 Tie dolt | 4 | 18 | 可調螺帽 Adjustdle nut | 1 |

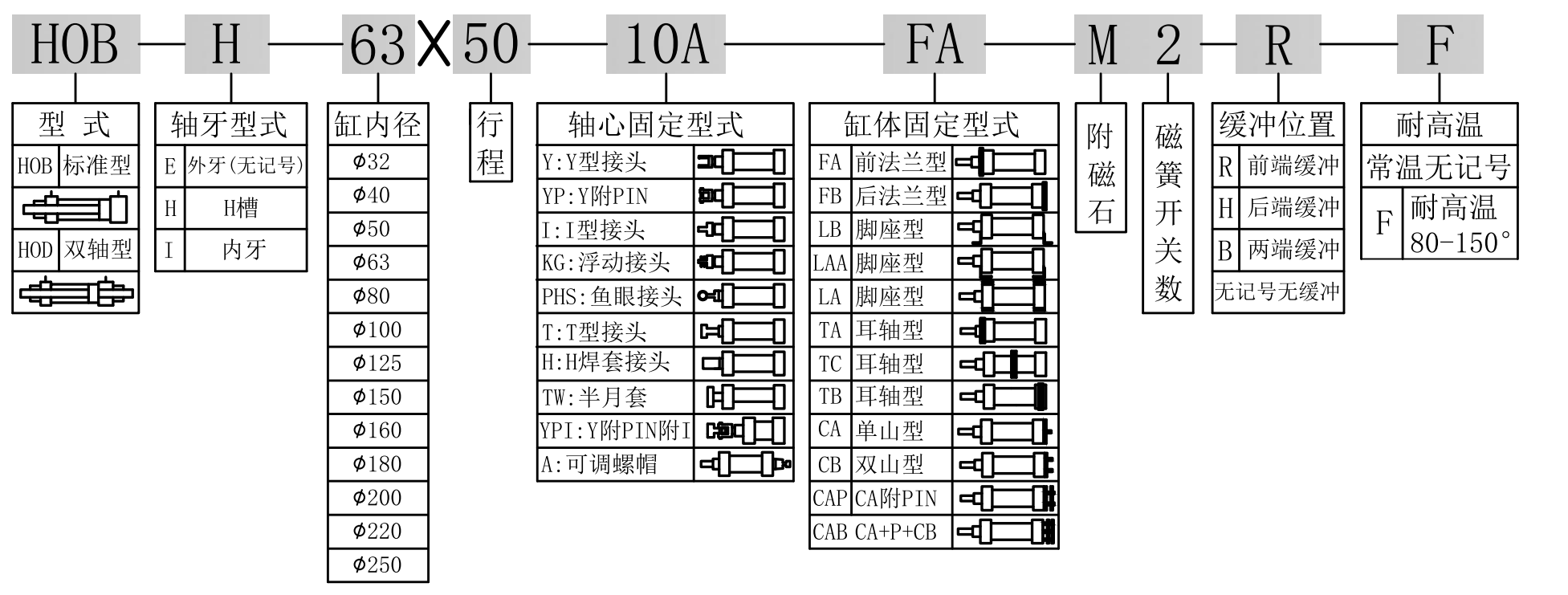

訂購：h0
