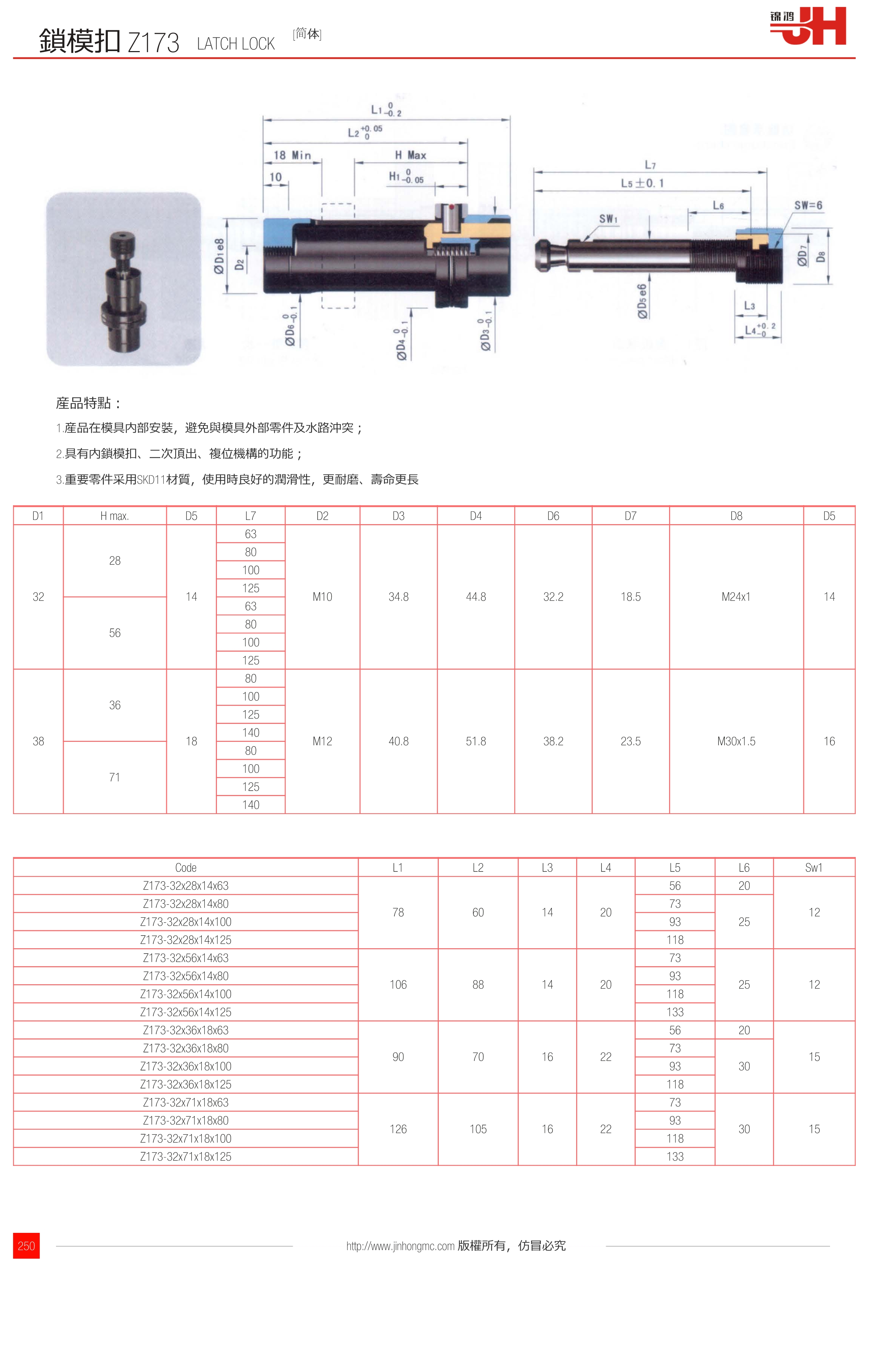

1.產品在模具內部安裝，避免與模具外部零件及水路沖突；
2.具有內鎖?？?、二次頂出、復位機構的功能；
3.重要零件采用SKD11材質，使用時良好的潤滑性，更耐磨、壽命更長

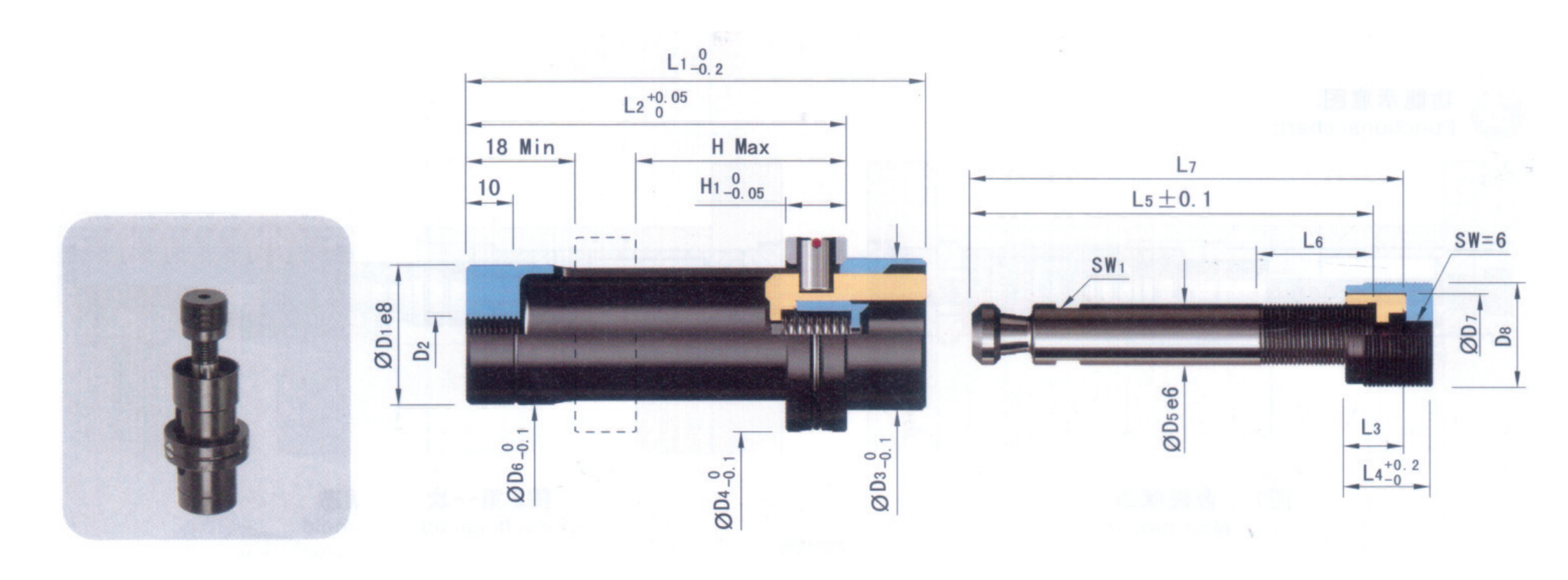

| D1 | H max. | D5 | L7 | D2 | D3 | D4 | D6 | D7 | D8 | D5 |
| 32 | 28 | 14 | 63 | M10 | 34.8 | 44.8 | 32.2 | 18.5 | M24x1 | 14 |
| 80 | ||||||||||
| 100 | ||||||||||
| 125 | ||||||||||
| 56 | 63 | |||||||||
| 80 | ||||||||||
| 100 | ||||||||||
| 125 | ||||||||||
| 38 | 36 | 18 | 80 | M12 | 40.8 | 51.8 | 38.2 | 23.5 | M30x1.5 | 16 |
| 100 | ||||||||||
| 125 | ||||||||||
| 140 | ||||||||||
| 71 | 80 | |||||||||
| 100 | ||||||||||
| 125 | ||||||||||
| 140 |
| Code | L1 | L2 | L3 | L4 | L5 | L6 | Sw1 |
| Z173-32x28x14x63 | 78 | 60 | 14 | 20 | 56 | 20 | 12 |
| Z173-32x28x14x80 | 73 | 25 | |||||
| Z173-32x28x14x100 | 93 | ||||||
| Z173-32x28x14x125 | 118 | ||||||
| Z173-32x56x14x63 | 106 | 88 | 14 | 20 | 73 | 25 | 12 |
| Z173-32x56x14x80 | 93 | ||||||
| Z173-32x56x14x100 | 118 | ||||||
| Z173-32x56x14x125 | 133 | ||||||
| Z173-32x36x18x63 | 90 | 70 | 16 | 22 | 56 | 20 | 15 |
| Z173-32x36x18x80 | 73 | 30 | |||||
| Z173-32x36x18x100 | 93 | ||||||
| Z173-32x36x18x125 | 118 | ||||||
| Z173-32x71x18x63 | 126 | 105 | 16 | 22 | 73 | 30 | 15 |
| Z173-32x71x18x80 | 93 | ||||||
| Z173-32x71x18x100 | 118 | ||||||
| Z173-32x71x18x125 | 133 |
訂購：鎖模扣 Z173-1
