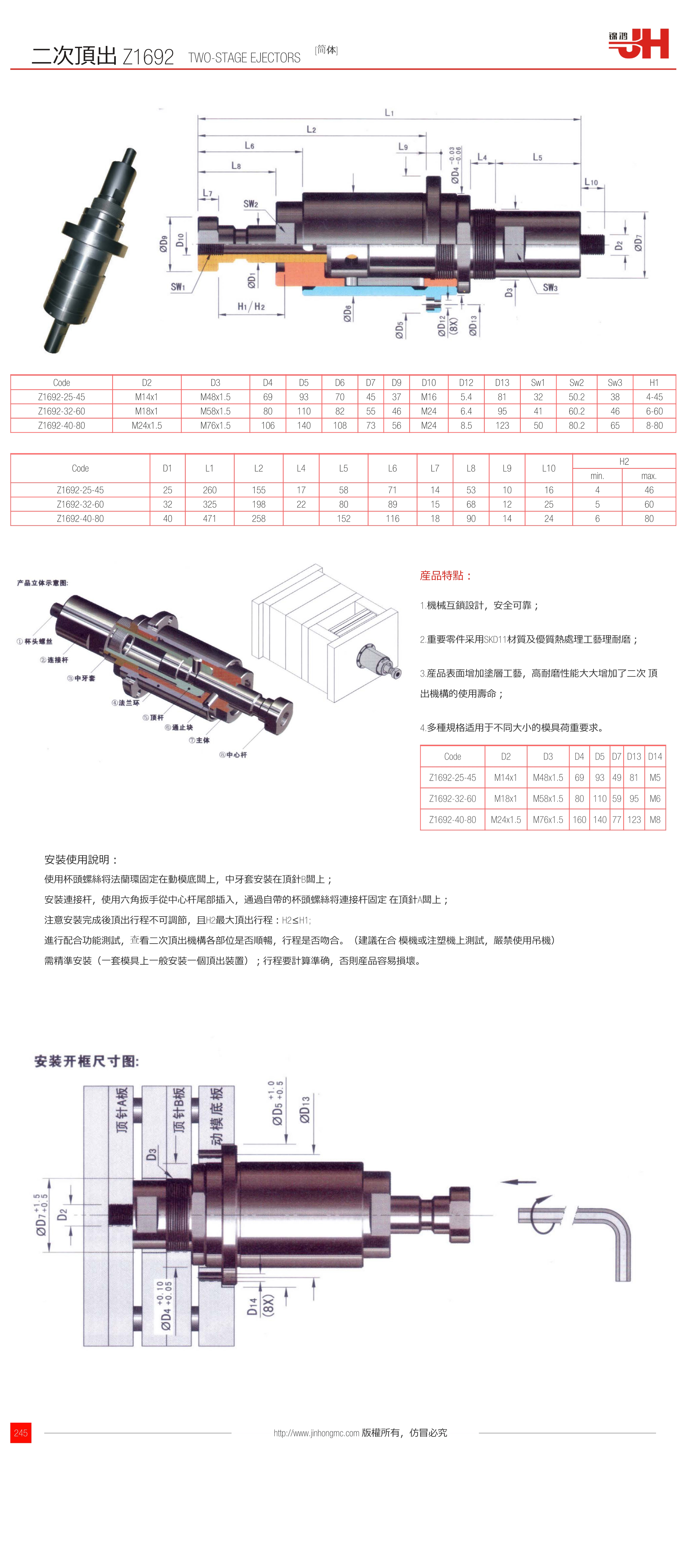

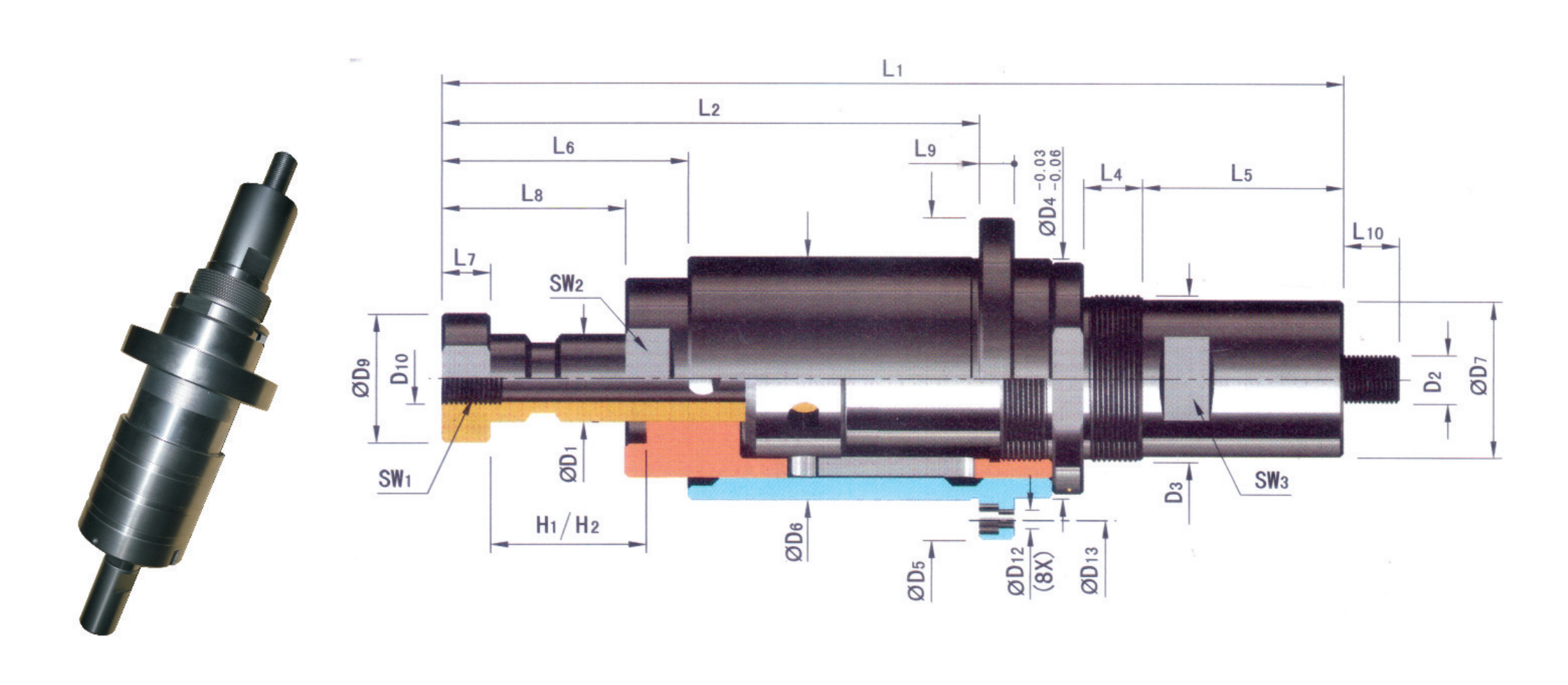

| Code | D2 | D3 | D4 | D5 | D6 | D7 | D9 | D10 | D12 | D13 | Sw1 | Sw2 | Sw3 | H1 |
| Z1692-25-45 | M14x1 | M48x1.5 | 69 | 93 | 70 | 45 | 37 | M16 | 5.4 | 81 | 32 | 50.2 | 38 | 4-45 |
| Z1692-32-60 | M18x1 | M58x1.5 | 80 | 110 | 82 | 55 | 46 | M24 | 6.4 | 95 | 41 | 60.2 | 46 | 6-60 |
| Z1692-40-80 | M24x1.5 | M76x1.5 | 106 | 140 | 108 | 73 | 56 | M24 | 8.5 | 123 | 50 | 80.2 | 65 | 8-80 |
| Code | D1 | L1 | L2 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | H2 | |
| min. | max. | |||||||||||
| Z1692-25-45 | 25 | 260 | 155 | 17 | 58 | 71 | 14 | 53 | 10 | 16 | 4 | 46 |
| Z1692-32-60 | 32 | 325 | 198 | 22 | 80 | 89 | 15 | 68 | 12 | 25 | 5 | 60 |
| Z1692-40-80 | 40 | 471 | 258 | 152 | 116 | 18 | 90 | 14 | 24 | 6 | 80 | |
1.機械互鎖設計，安全可靠；
2.重要零件采用SKD11材質及優質熱處理工藝?yán)砟湍ィ?/p>
3.產品表面增加涂層工藝，高耐磨性能大大增加了二次 頂出機構的使用壽命；
4.多種規格適用于不同大小的模具荷重要求。

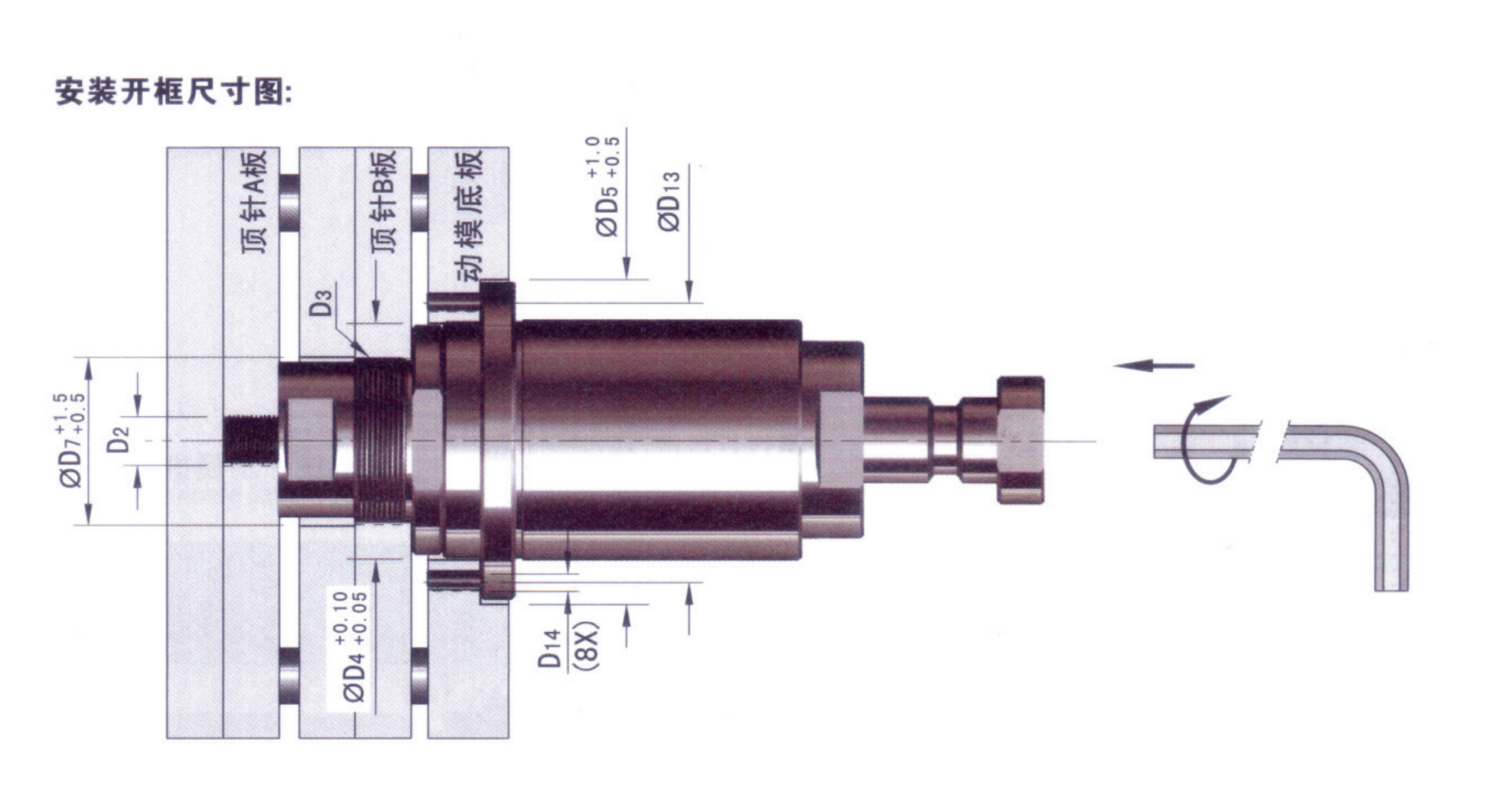

| Code | D2 | D3 | D4 | D5 | D7 | D13 | D14 |
| Z1692-25-45 | M14x1 | M48x1.5 | 69 | 93 | 49 | 81 | M5 |
| Z1692-32-60 | M18x1 | M58x1.5 | 80 | 110 | 59 | 95 | M6 |
| Z1692-40-80 | M24x1.5 | M76x1.5 | 160 | 140 | 77 | 123 | M8 |

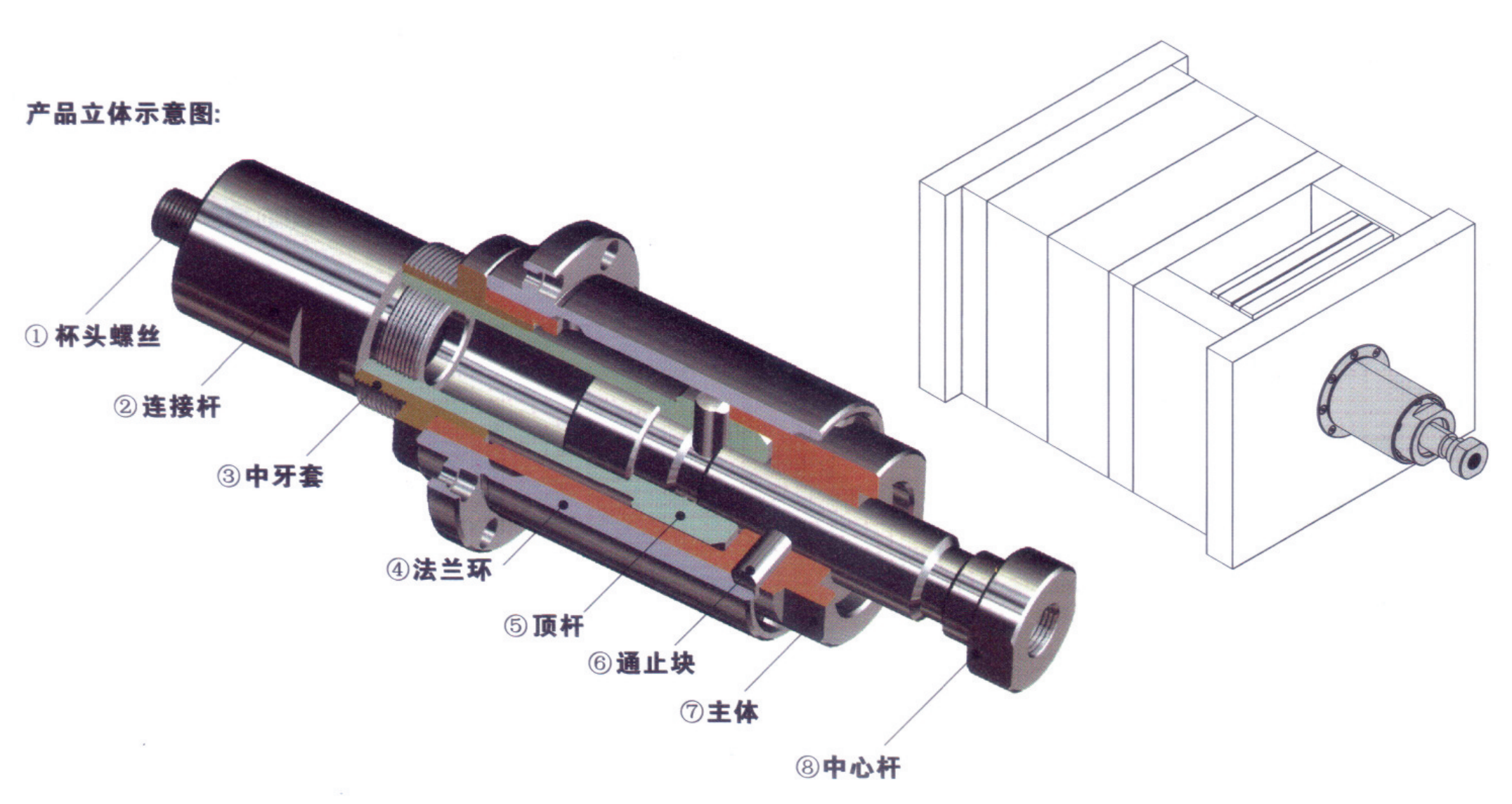

使用杯頭螺絲將法蘭環固定在動模底板上，中牙套安裝在頂針B板上；
安裝連接桿，使用六角扳手從中心桿尾部插入，通過自帶的杯頭螺絲將連接桿固定 在頂針A板上；
注意安裝完成后頂出行程不可調節，且H2最大頂出行程：H2≤H1;
進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議在合 模機或注塑機上測試，嚴禁使用吊機）
需精準安裝（一套模具上一般安裝一個頂出裝置）；行程要計算準確，否則產品容易損壞。
訂購：二次頂出 Z1692-1
