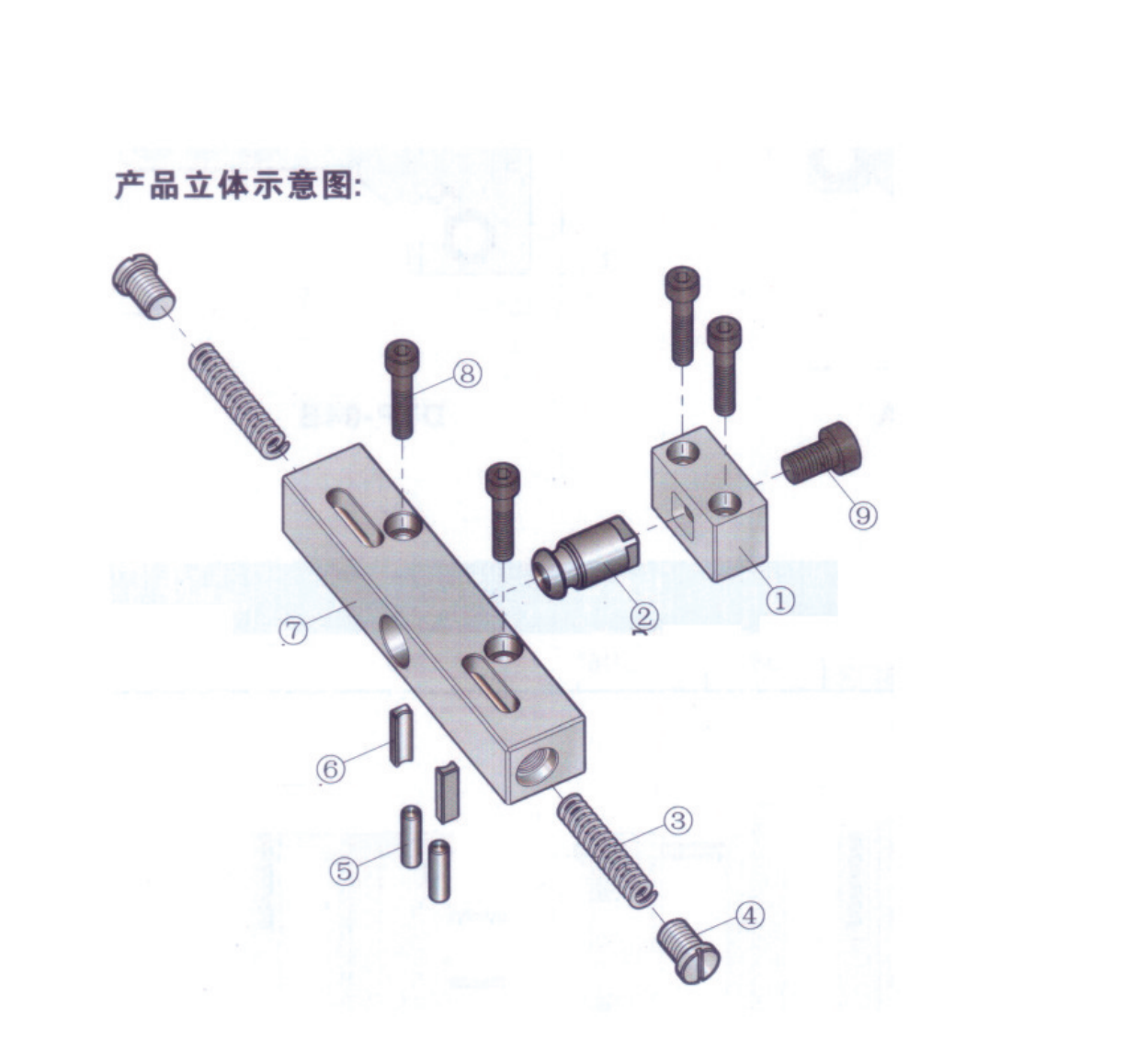

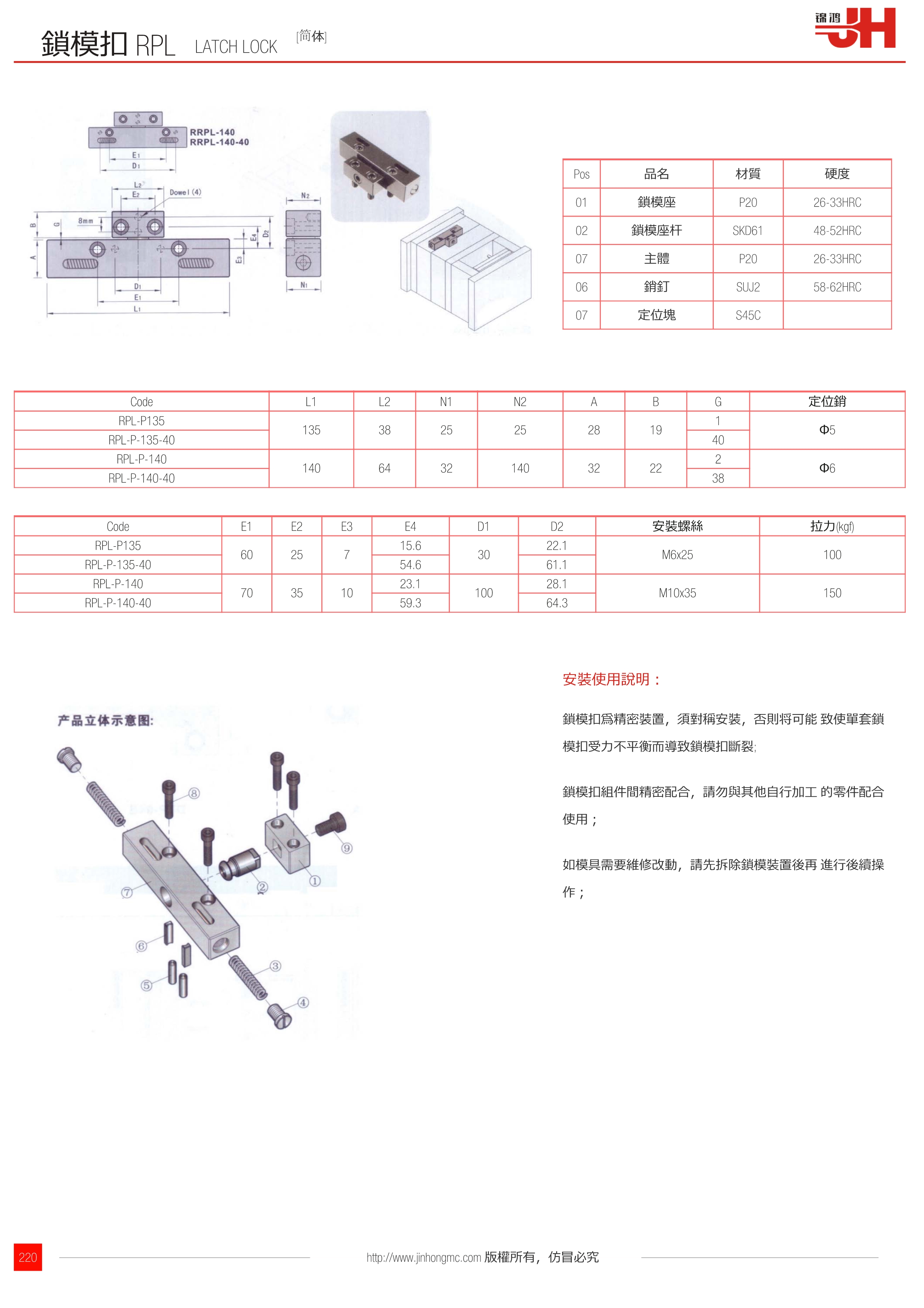

| Pos | 品名 | 材質 | 硬度 |
| 01 | 鎖模座 | P20 | 26-33HRC |
| 02 | 鎖模座桿 | SKD61 | 48-52HRC |
| 07 | 主體 | P20 | 26-33HRC |
| 06 | 銷釘 | SUJ2 | 58-62HRC |
| 07 | 定位塊 | S45C |

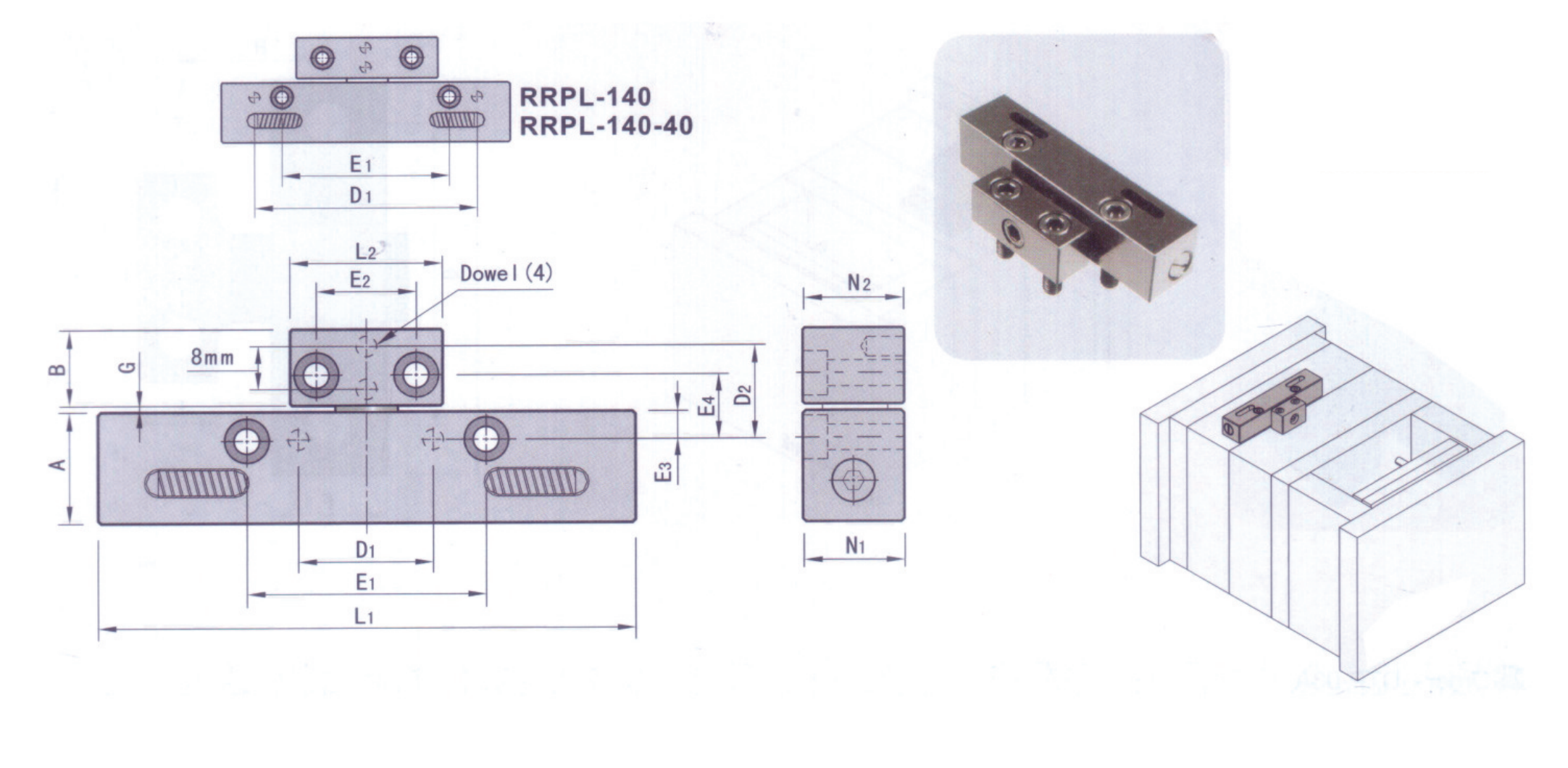

| Code | L1 | L2 | N1 | N2 | A | B | G | 定位銷 |
| RPL-P135 | 135 | 38 | 25 | 25 | 28 | 19 | 1 | Φ5 |
| RPL-P-135-40 | 40 | |||||||
| RPL-P-140 | 140 | 64 | 32 | 140 | 32 | 22 | 2 | Φ6 |
| RPL-P-140-40 | 38 |
| Code | E1 | E2 | E3 | E4 | D1 | D2 | 安裝螺絲 | 拉力(kgf) |
| RPL-P135 | 60 | 25 | 7 | 15.6 | 30 | 22.1 | M6x25 | 100 |
| RPL-P-135-40 | 54.6 | 61.1 | ||||||
| RPL-P-140 | 70 | 35 | 10 | 23.1 | 100 | 28.1 | M10x35 | 150 |
| RPL-P-140-40 | 59.3 | 64.3 |
鎖模扣為精密裝置，須對稱安裝，否則將可能 致使單套鎖模扣受力不平衡而導致鎖?？蹟嗔?
鎖?？劢M件間精密配合，請勿與其他自行加工 的零件配合使用；
如模具需要維修改動，請先拆除鎖模裝置后再 進行后續(xù)操作；
訂購：鎖?？?RPL
