1.結構簡單，安裝空間要求小，僅為一支頂針的大??；
2.安裝方便，簡化了加工工序，從而節約成本；
3.可單獨使用，也可兩支配合使用；
4.此款彈弓頂針?biāo)行吞?hào)都配有墊塊與安裝螺絲；
5.型號以30結尾的加長型彈弓頂針配有銅套。（其它型號未配銅套）

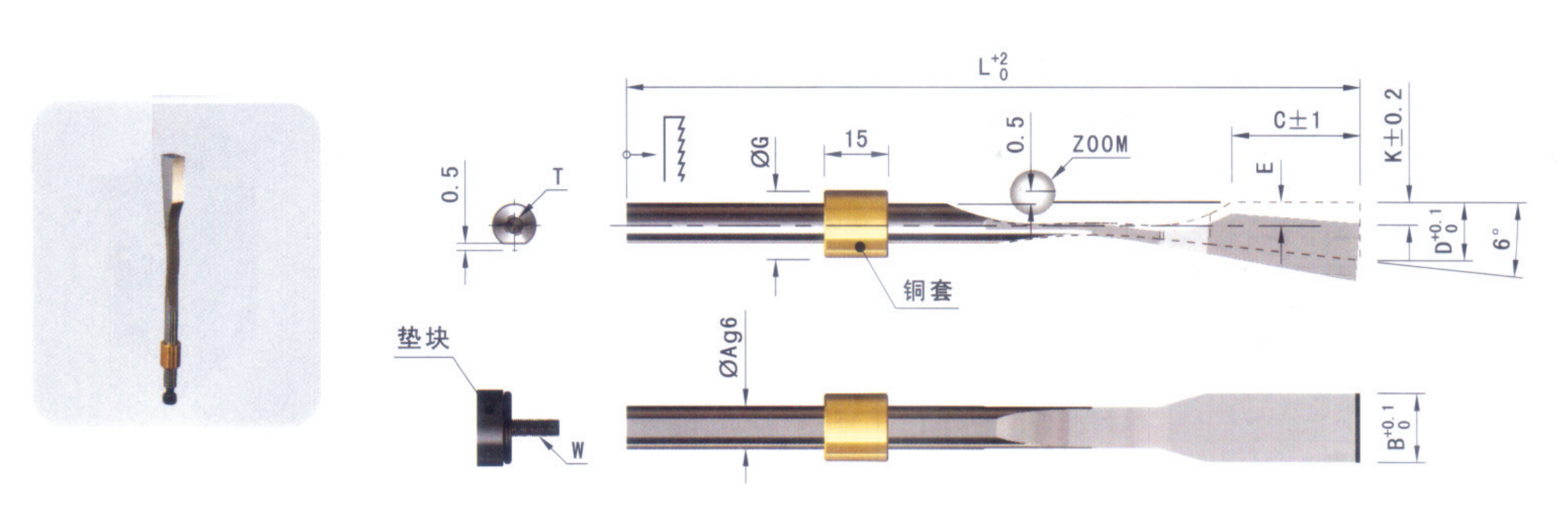

| Code | A | B | C | E | E | G | K | L | M | N | R | U | V | T | W |
| PW-060622 | 6 | 6.2 | 22 | 9 | 3.5 | - | 3.5 | 125 | 16 | 18 | 1.25 | 12 | 5 | M4x36 | M4x16 |
| PW-060630 | 30 | 10 | 12 | 4.5 | 175 | 20 | 26 | ||||||||
| PW-060822 | 8.2 | 22 | 9 | - | 3.5 | 125 | 16 | 18 | |||||||
| PW-060830 | 8 | 30 | 10 | 12 | 4.5 | 175 | 20 | 26 | |||||||
| PW-080825 | 25 | 11.5 | 4.5 | - | 140 | 18 | 21 | 2 | 14 | 6 | M5x36 | M5x16 | |||
| PW-081025 | 10.2 | 11.2 | |||||||||||||
| PW-081030 | 30 | 11.5 | 12 | 175 | 20 | 26 | |||||||||
| PW-081225 | 12.2 | 25 | 11.2 | - | 140 | 18 | 21 | ||||||||
| PW-081230 | 30 | 13.6 | 12 | 175 | 20 | 26 | |||||||||
| PW-101430 | 10 | 14.2 | 5.5 | 16 | 5.5 | 2.5 | 18 | 8 | M6x36 | M6x16 | |||||
| PW-101630 | 16.2 | ||||||||||||||
| PW-101830 | 18.2 |
1.當標準件無法滿足實際使用要求時，我司可代為設計非標彈弓頂針;
2.如需我司代為設計非標彈弓頂針，請?zhí)峁┧苣z產品3D及模具圖；
3.如有疑問，歡迎來電咨詢！

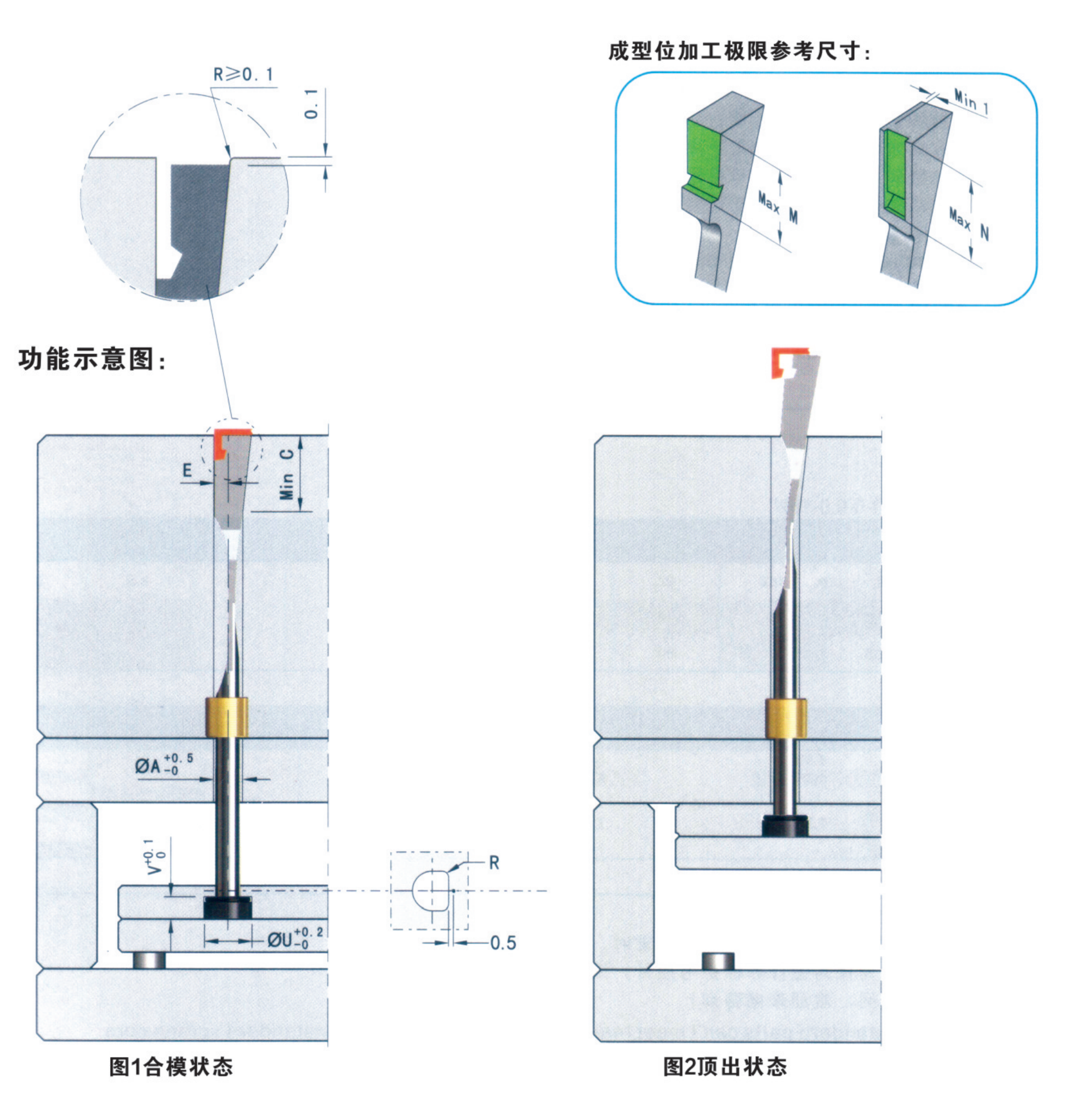

1.為確保順利脫模，建議倒鉤位做相應的拔模斜度；
2. 彈弓頂針斜度面（即膠位背面）與型芯完全貼合（即保證貼合長度C值）；
3.安裝時如彈弓頂針長度過長，可從尾部截短；（截知后鎖緊螺紋深度也會相應 變淺，如截取長度過長時需非標定制）。
4. 彈弓頂針斜度面（即膠位背面）與型芯完全貼合（即保證貼合長度C值）；
訂購：彈弓頂針 PW
