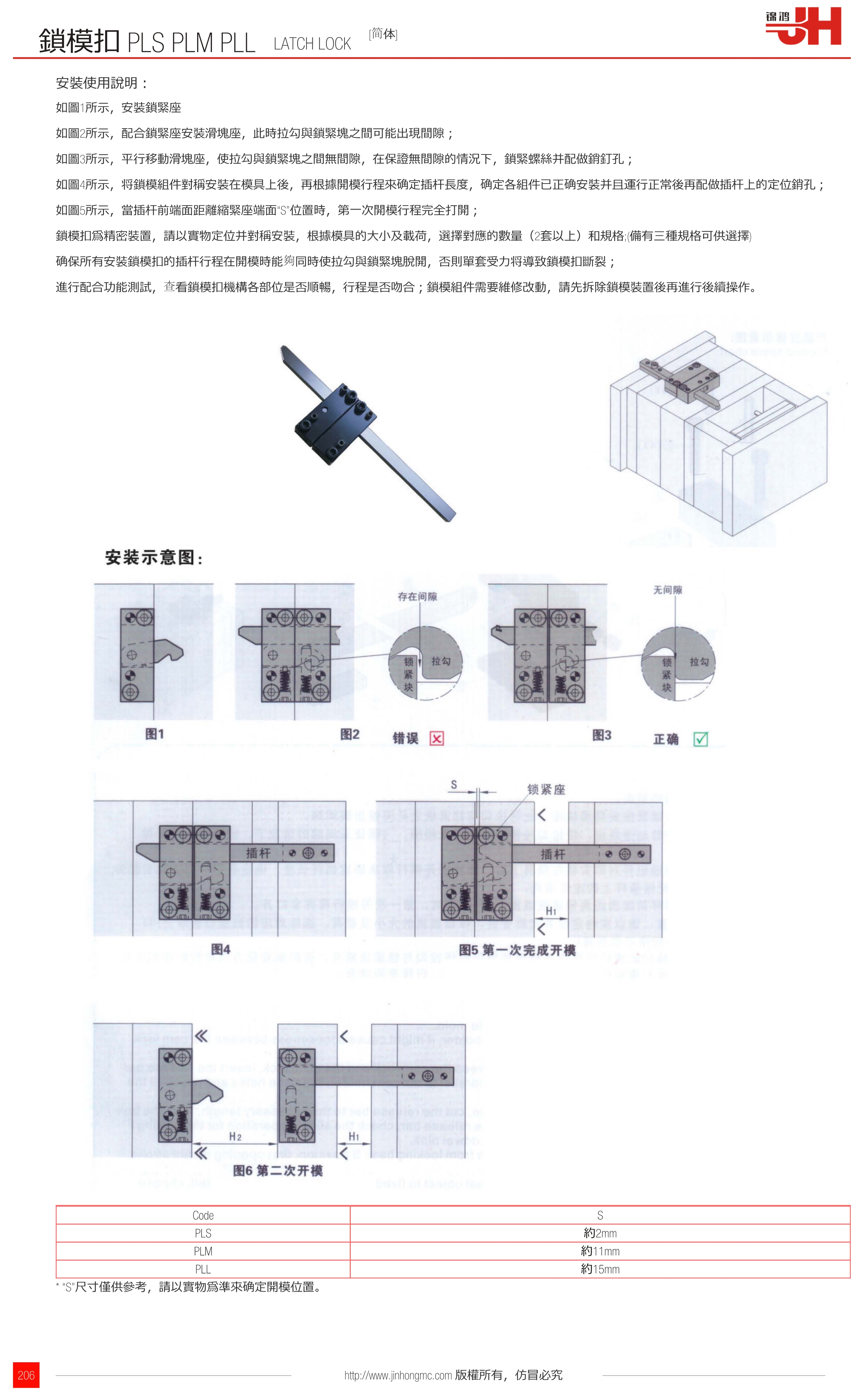

安裝使用說明：

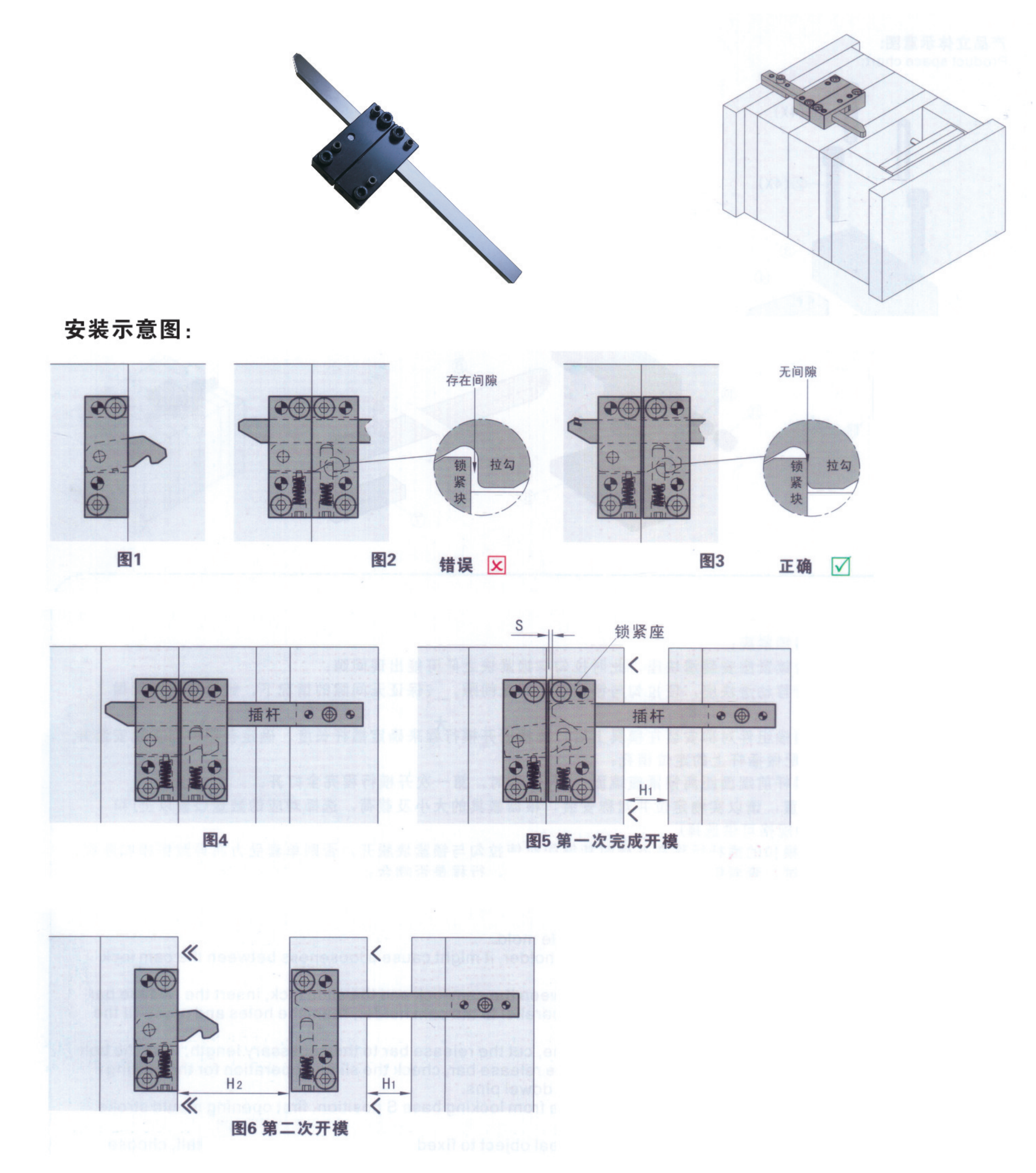

• 如圖1所示，安裝鎖緊座

• 如圖2所示，配合鎖緊座安裝滑塊座，此時拉勾與鎖緊塊之間可能出現間隙；

• 如圖3所示，平行移動滑塊座，使拉勾與鎖緊塊之間無間隙，在保證無間隙的情況下，鎖緊螺絲并配做銷釘孔；

• 如圖4所示，將鎖模組件對稱安裝在模具上后，再根據開模行程來確定插桿長度，確定各組件已正確安裝并且運行正常后再配做插桿上的定位銷孔；

• 如圖5所示，當插桿前端面距離縮緊座端面“S”位置時，第一次開模行程完全打開；

• 鎖模扣為精密裝置，請以實物定位并對稱安裝，根據模具的大小及載荷，選擇對應的數量（2套以上）和規格;(備有三種規格可供選擇)

• 確保所有安裝鎖?？鄣牟鍡U行程在開模時能夠同時使拉勾與鎖緊塊脫開，否則單套受力將導致鎖模扣斷裂；

• 進行配合功能測試，查看鎖模扣機構各部位是否順暢，行程是否吻合；鎖模組件需要維修改動，請先拆除鎖模裝置后再進行后續操作。

* “S”尺寸僅供參考，請以實物為準來確定開模位置。
