1.結構緊湊，占用安裝空間??；
2.機械鎖模設計，安全可靠，正確開模，無反作用力；
3.完全無鎖模負載，可適用于低壓鎖模成形；
4.無合模自鎖功能，在合模過程中，無論第一或第二次分型面先合，都不用擔心干涉現象；
5.插桿尾部高頻退火處理，方便二次加工。

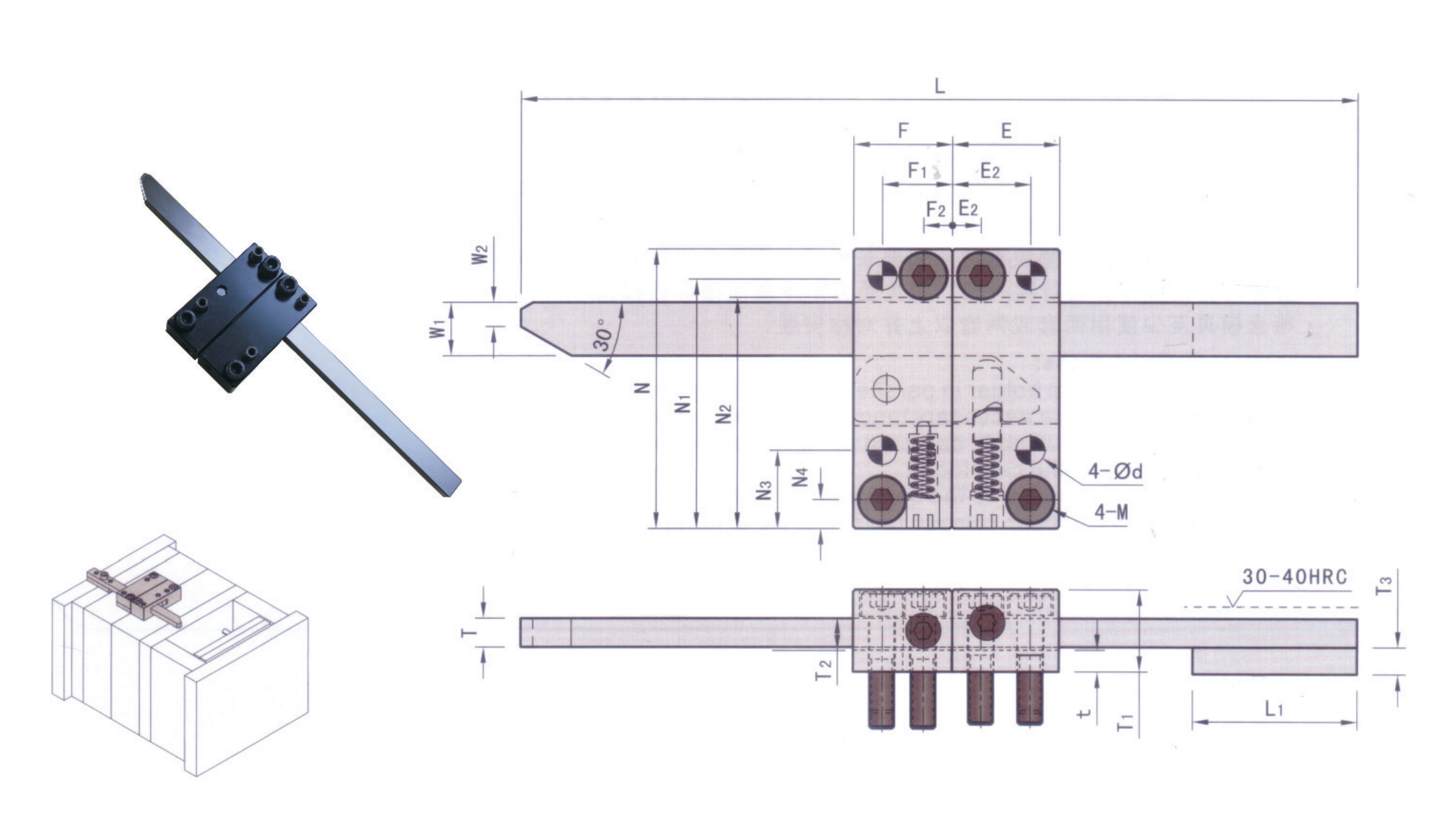

| Code | N | N1 | N2 | N3 | N4 | E | E1 | E2 | F | F1 | F2 | d | t |
| PLS | 68 | 61.5 | 55 | 19 | 7 | 26 | 19 | 7 | 24 | 17 | 7 | 06 | 6 |
| PLM | 88 | 79 | 70 | 24 | 9 | 38 | 29 | 9 | 30 | 21 | 9 | 08 | 7 |
| PLL | 93 | 82 | 27 | 11 | 48 | 37 | 11 | 38 | 27 | 11 | 010 | 8 |
| Code | T | T1 | T2 | T3 | W1 | W2 | L | L1 | 安裝螺絲 | 定位銷 |
| PLS | 7 | 20 | 8 | 6.5 | 13 | 5.9 | 250 | 40 | M6x25 | Φ6x30 |
| PLM | 10 | 30 | 12 | 8 | 16 | 8 | 300 | 50 | M8x35 | Φ8x40 |
| PLL | 15.5 | 45 | 20 | 10.2 | 20 | 9.5 | 350 | 55 | M10x50 | Φ10x50 |

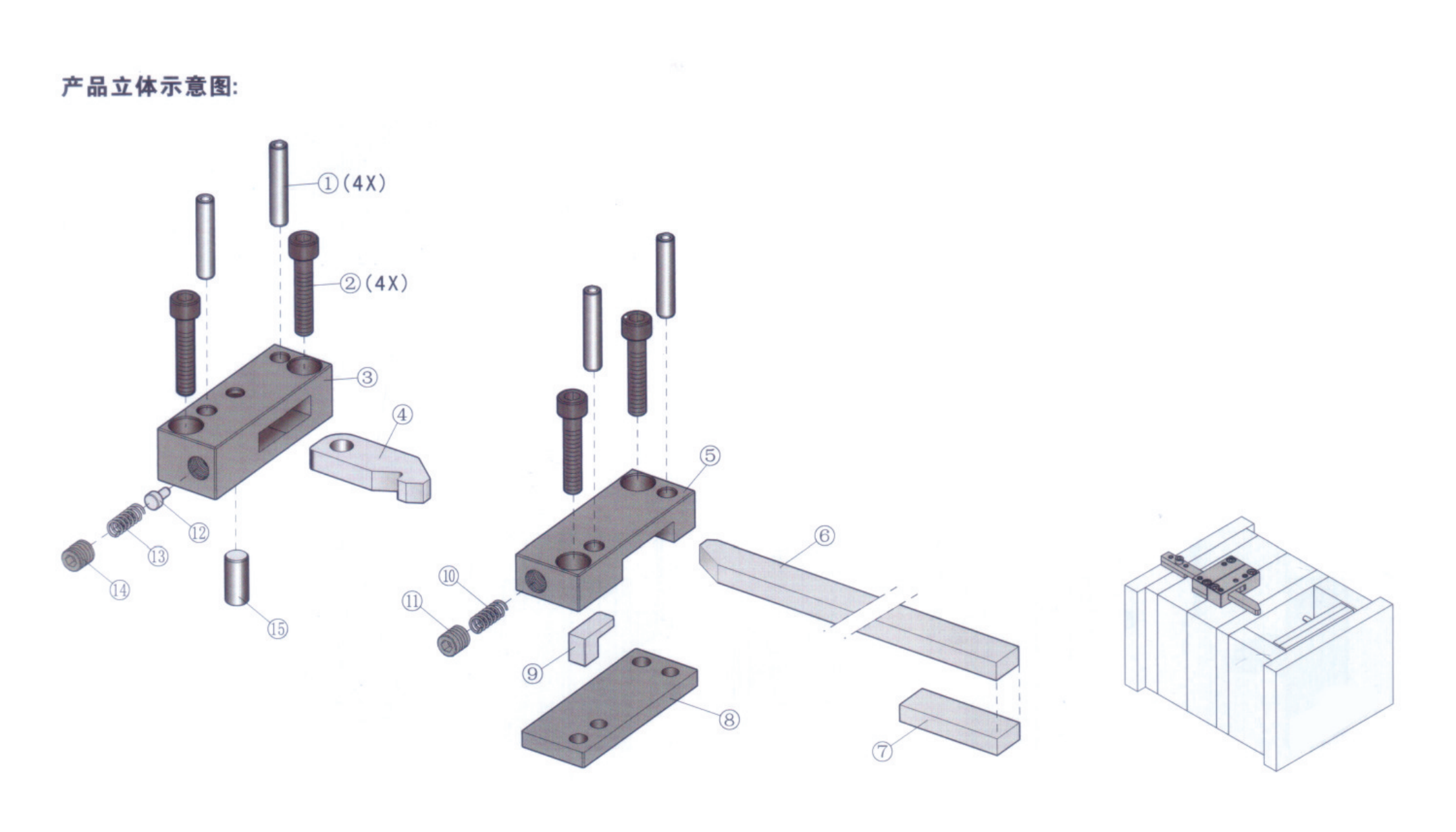

| Pos | 品名 | 材質 | 硬度 |
| 3 | 凸輪座 | S50C | - |
| 4 | 凸輪鎖塊 | SKD61 | 50+2HRC |
| 5 | 滑塊座 | S50C | - |
| 6 | 插桿 | Cr12MoV | 52-56HRC |
| 7 | 墊塊 | S50C | - |
| 8 | 蓋板 | S50C | - |
| 9 | 鎖緊塊 | SKD61 | 50+2HRC |

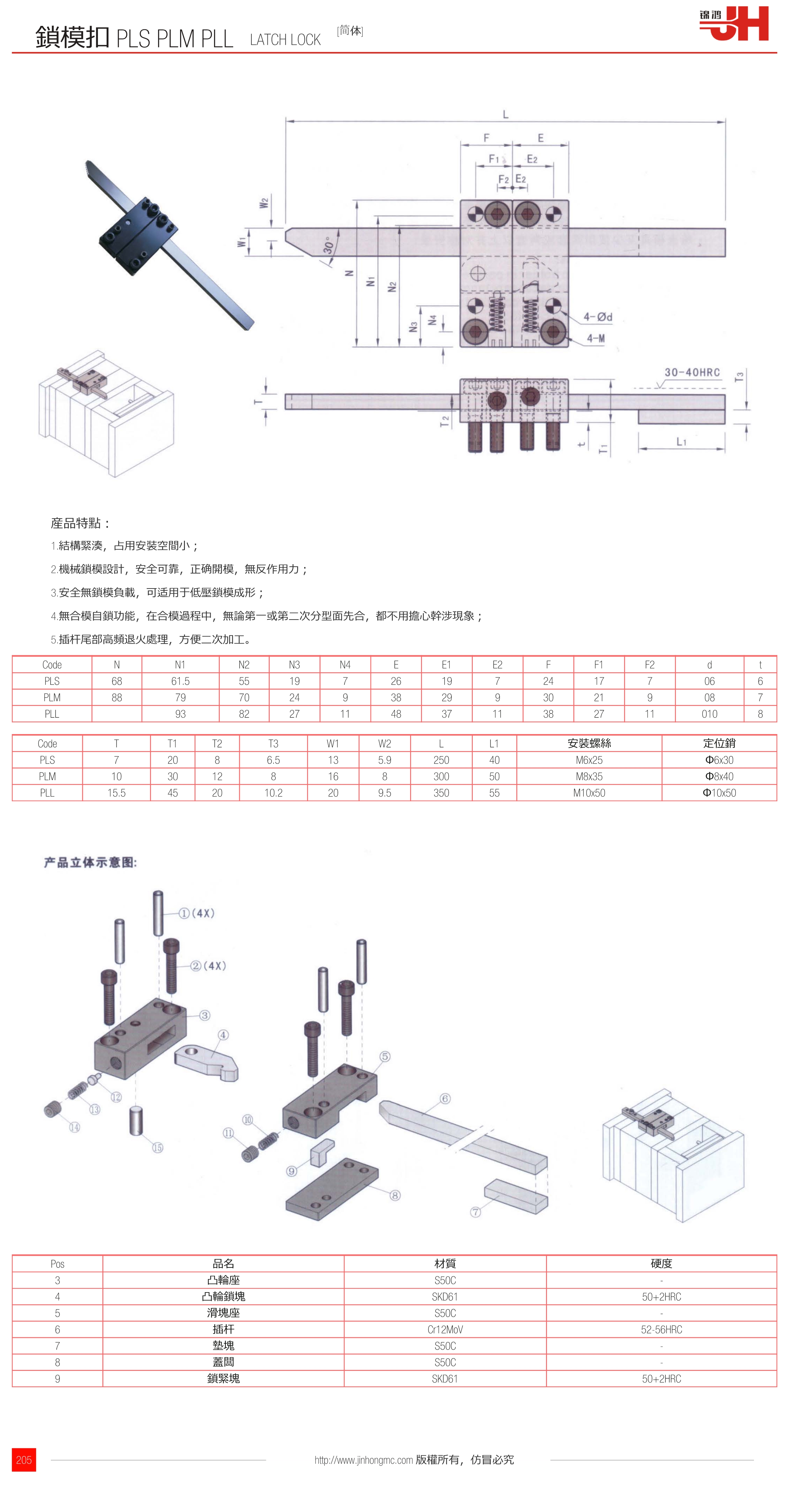

訂購：鎖模扣PLS PLM PLL-1
