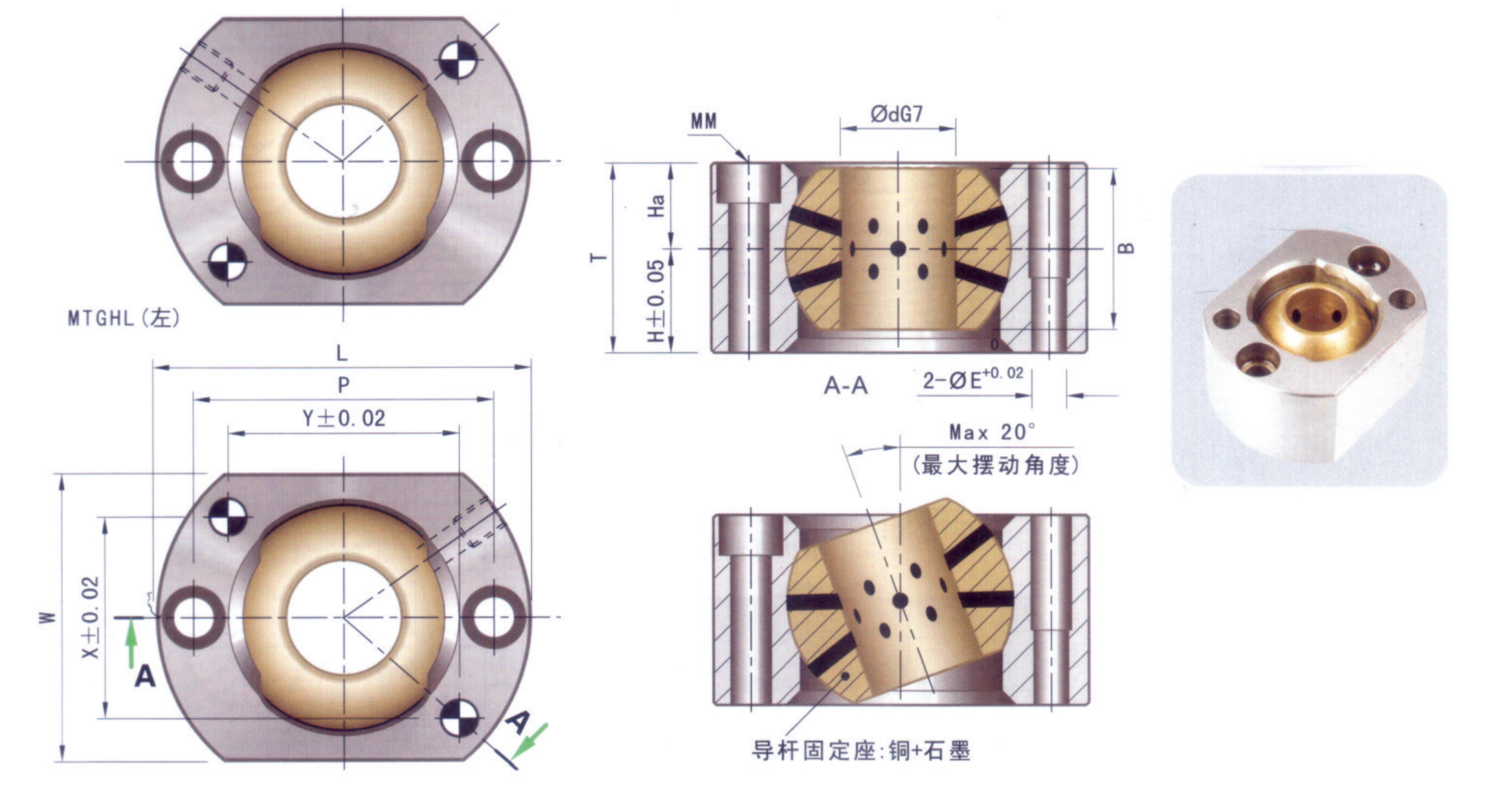

| d | W | L | T | H | Ha | B | e | p |
| 25 | 57 | 85 | 42 | 21 | 21 | 21 | 8 | 64 |
| 30 | 65 | 94 | 48 | 24 | 24 | 24 | 72 | |
| 35 | 72 | 98 | 54 | 27 | 27 | 27 | 78 | |
| 40 | 77 | 106 | 58 | 29 | 29 | 29 | 84 | |
| 50 | 88 | 124 | 66 | 33 | 33 | 33 | 10 | 102 |
| Code | d | X | Y | MM | 定位銷 | 安裝螺絲 |
| MTGHL MTGHR | 25 | 42 | 50 | M10 | Φ 8x30 | M10x45 |
| 30 | 48 | 55 | M10x55 | |||
| 35 | 52 | 60 | M10x60 | |||
| 40 | 55 | 65 | M10x65 | |||
| 50 | 65 | 78 | M12 | M12x65 |
| 舊版型號 | 更新后型號 |
| MTG(右) | MTGL(左) |
| MTGR(右) | |
| MTGH(右) | MTGHL(左) |
| MTGHR(右) |
1.此組件與類似DTK斜頂裝置配套使用，適用于大型模具
2.內部球形的銅導滑桿固定座具有20°傾斜度的擺動，十分便于安裝；鑲石墨的設計，減少斜導桿在移動中的 磨損和卡傷；
3.MMTG/MMTGH的使用，減少因斜導桿尾部的負載力， 增加向上力使其整個機構使用性能更好、壽命更長；
4.增加新型號MMTGHL;
5.原舊型號MMTGH更改為MMTGHR;
6.使用環境：Max170℃

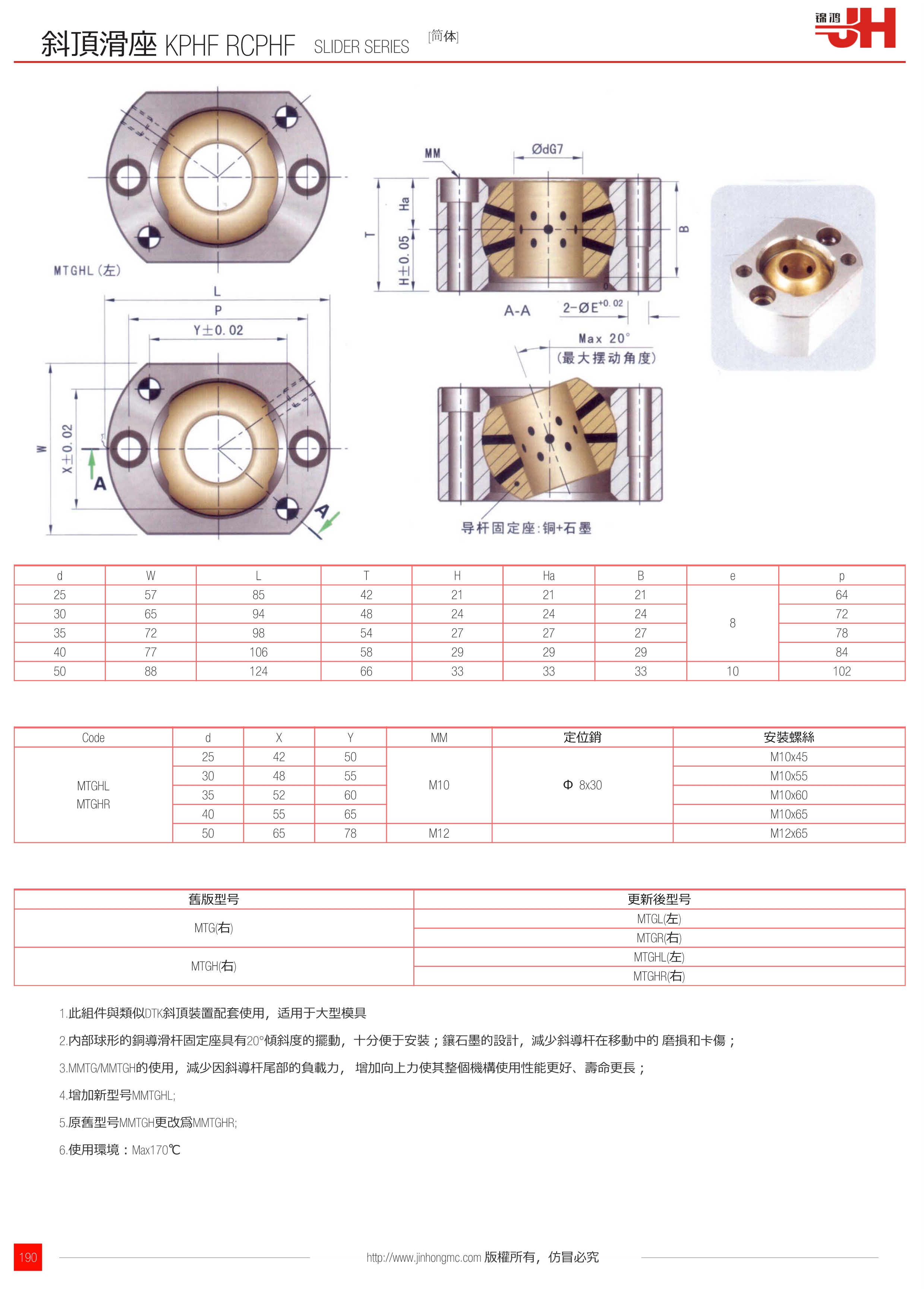

訂購：斜頂滑座 KPHF RCPHF-1
