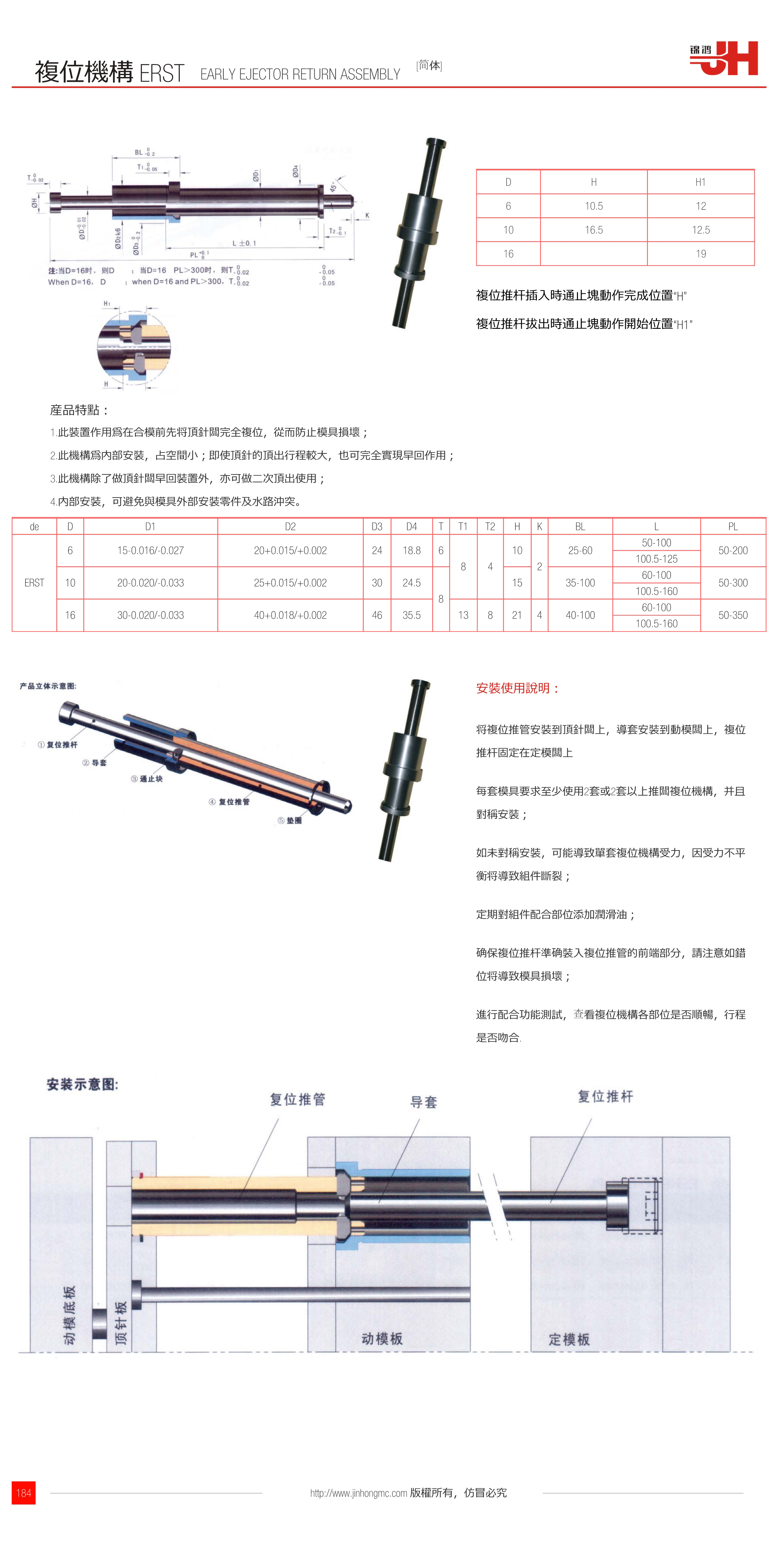

| D | H | H1 |
| 6 | 10.5 | 12 |
| 10 | 16.5 | 12.5 |
| 16 | 19 |

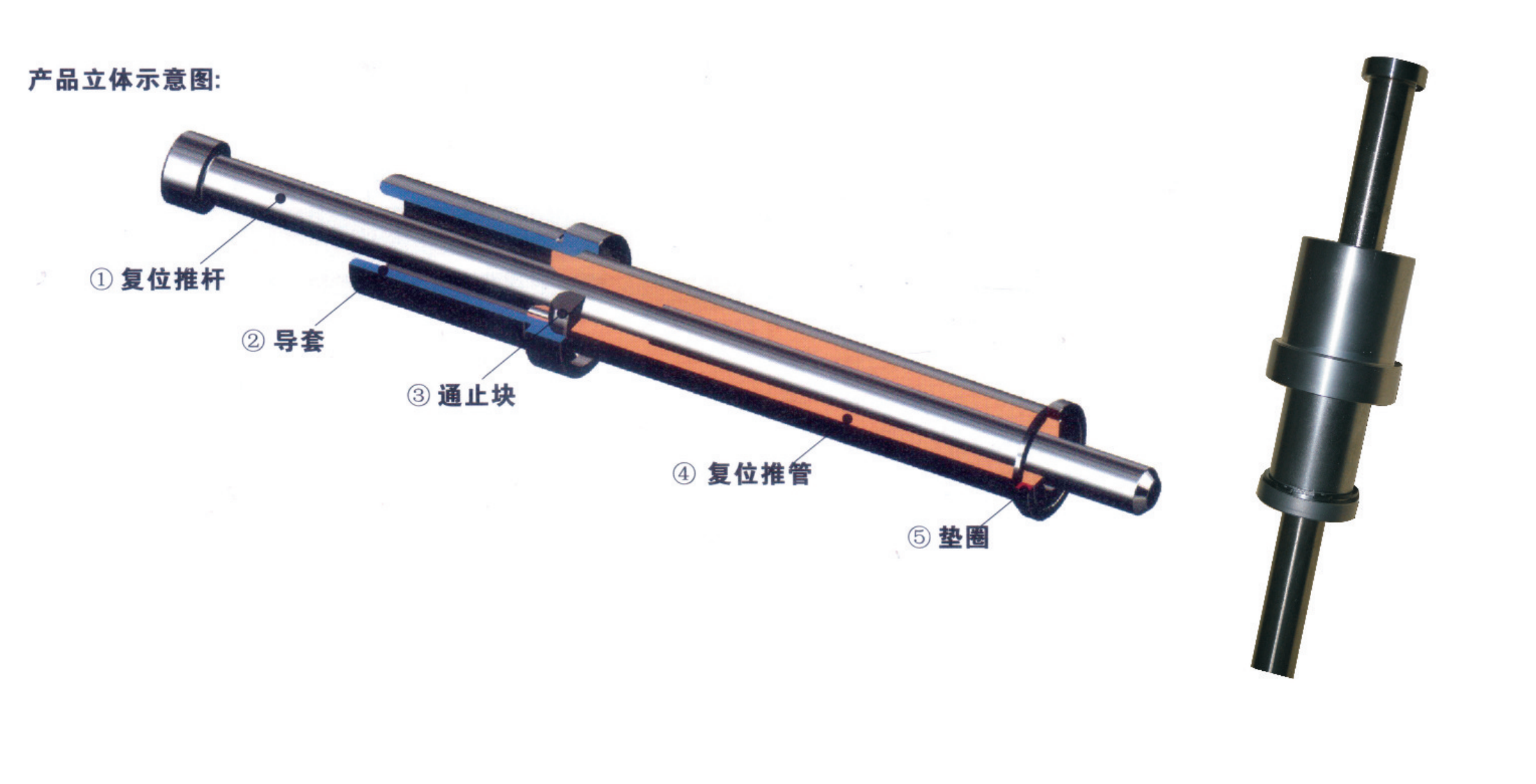

1.此裝置作用為在合模前先將頂針板完全復位，從而防止模具損壞；
2.此機構為內部安裝，占空間??；即使頂針的頂出行程較大，也可完全實現早回作用；
3.此機構除了做頂針板早回裝置外，亦可做二次頂出使用；
4.內部安裝，可避免與模具外部安裝零件及水路沖突。

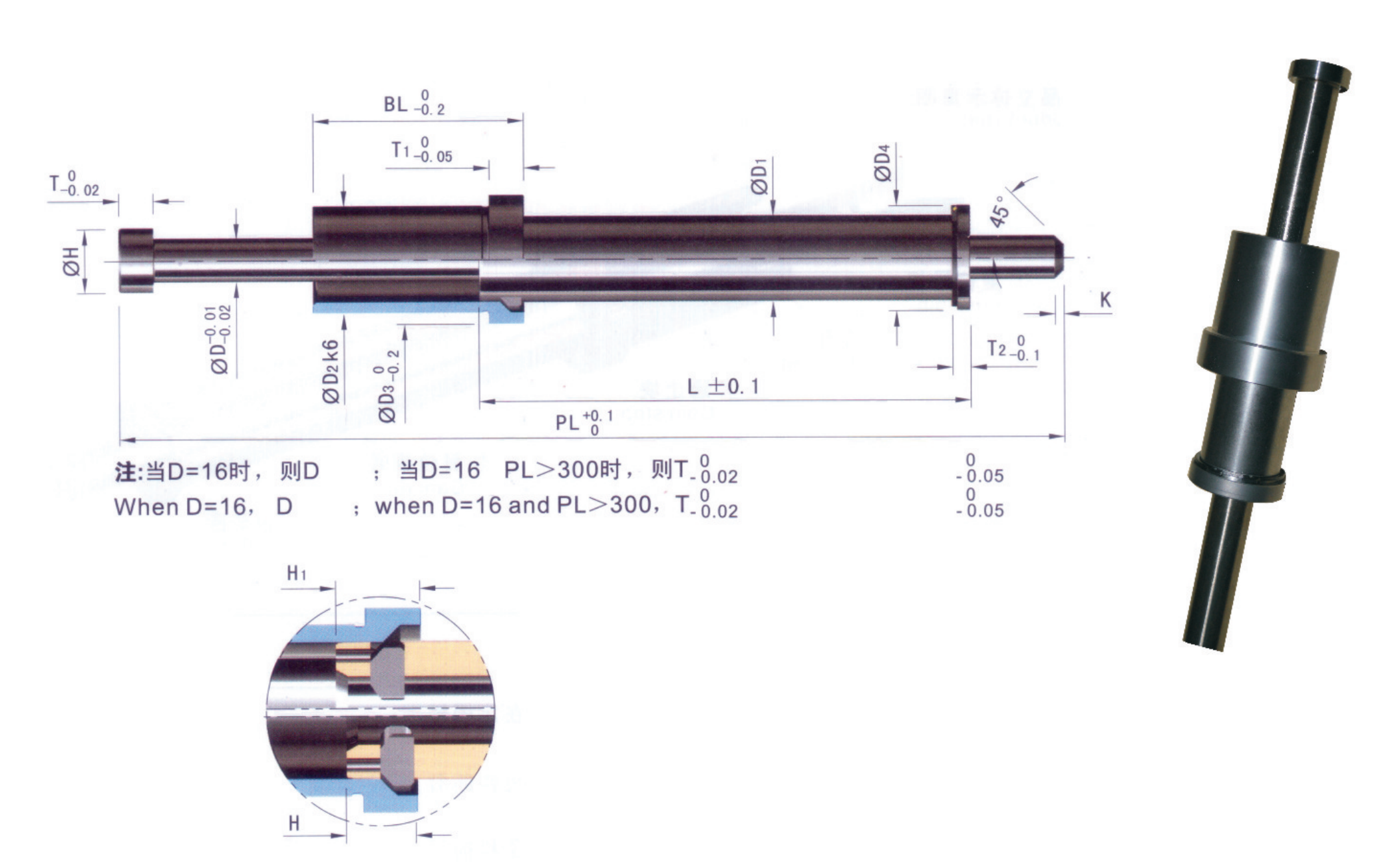

| de | D | D1 | D2 | D3 | D4 | T | T1 | T2 | H | K | BL | L | PL |
| ERST | 6 | 15-0.016/-0.027 | 20+0.015/+0.002 | 24 | 18.8 | 6 | 8 | 4 | 10 | 2 | 25-60 | 50-100 | 50-200 |
| 100.5-125 | |||||||||||||
| 10 | 20-0.020/-0.033 | 25+0.015/+0.002 | 30 | 24.5 | 8 | 15 | 35-100 | 60-100 | 50-300 | ||||
| 100.5-160 | |||||||||||||
| 16 | 30-0.020/-0.033 | 40+0.018/+0.002 | 46 | 35.5 | 13 | 8 | 21 | 4 | 40-100 | 60-100 | 50-350 | ||
| 100.5-160 |

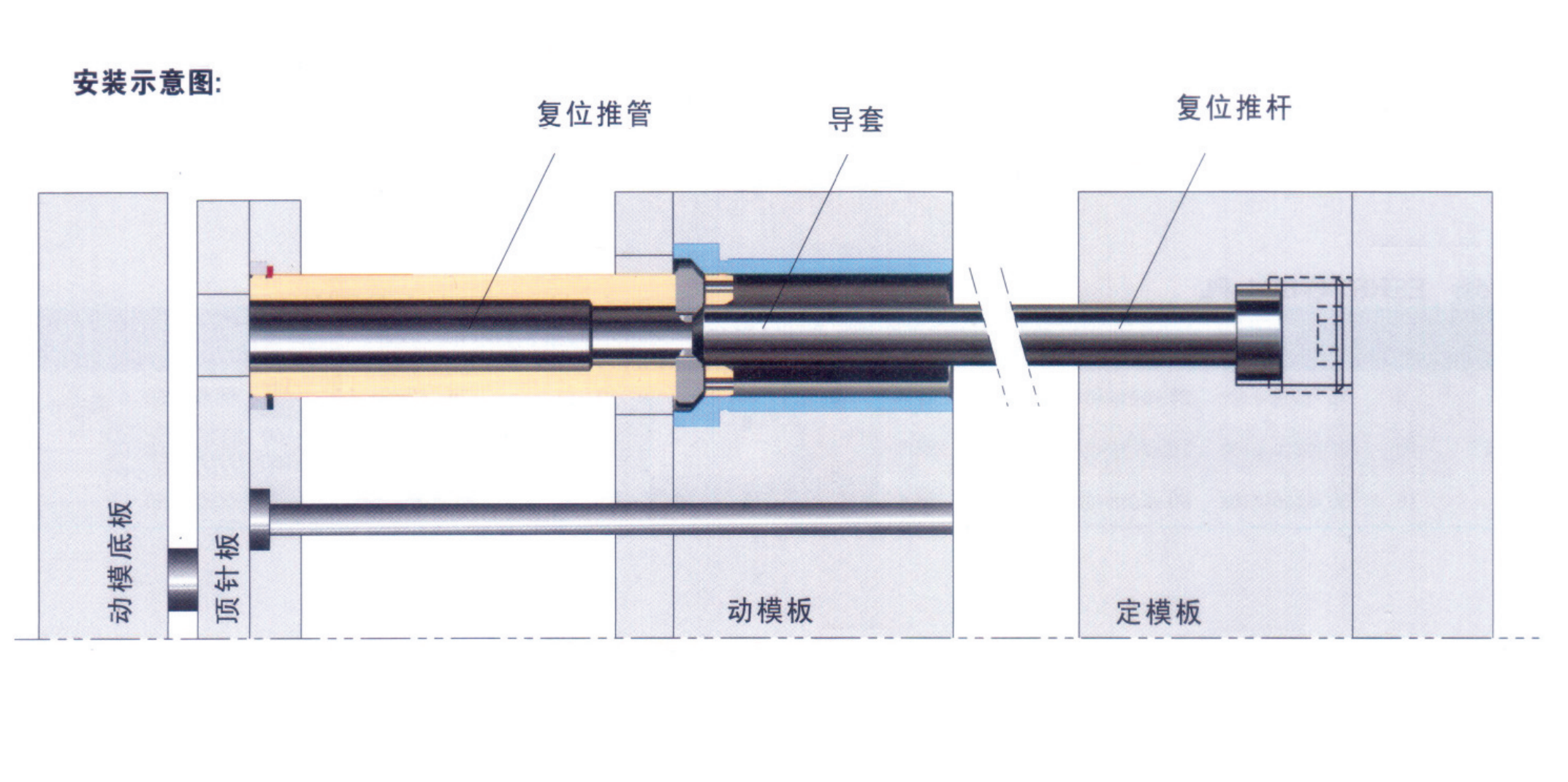

將復位推管安裝到頂針板上，導套安裝到動模板上，復位推桿固定在定模板上
每套模具要求至少使用2套或2套以上推板復位機構，并且對稱安裝；
如未對稱安裝，可能導致單套復位機構受力，因受力不平衡將導致組件斷裂；
定期對組件配合部位添加潤滑油；
確保復位推桿準確裝入復位推管的前端部分，請注意如錯位將導致模具損壞；
進行配合功能測試，查看復位機構各部位是否順暢，行程是否吻合.
訂購：復位機構ERST-1
