1.結構最簡單的倒鉤脫模機構，相對斜頂滑座，安裝空間更小;
2.安裝方便，簡化了加工工序，從而節(jié)約成本；
3.此款彈弓頂針所有型號都配有墊塊、銅套以及安裝螺絲；
4.兩支配合使用，可實現雙面或者多面倒鉤脫模。

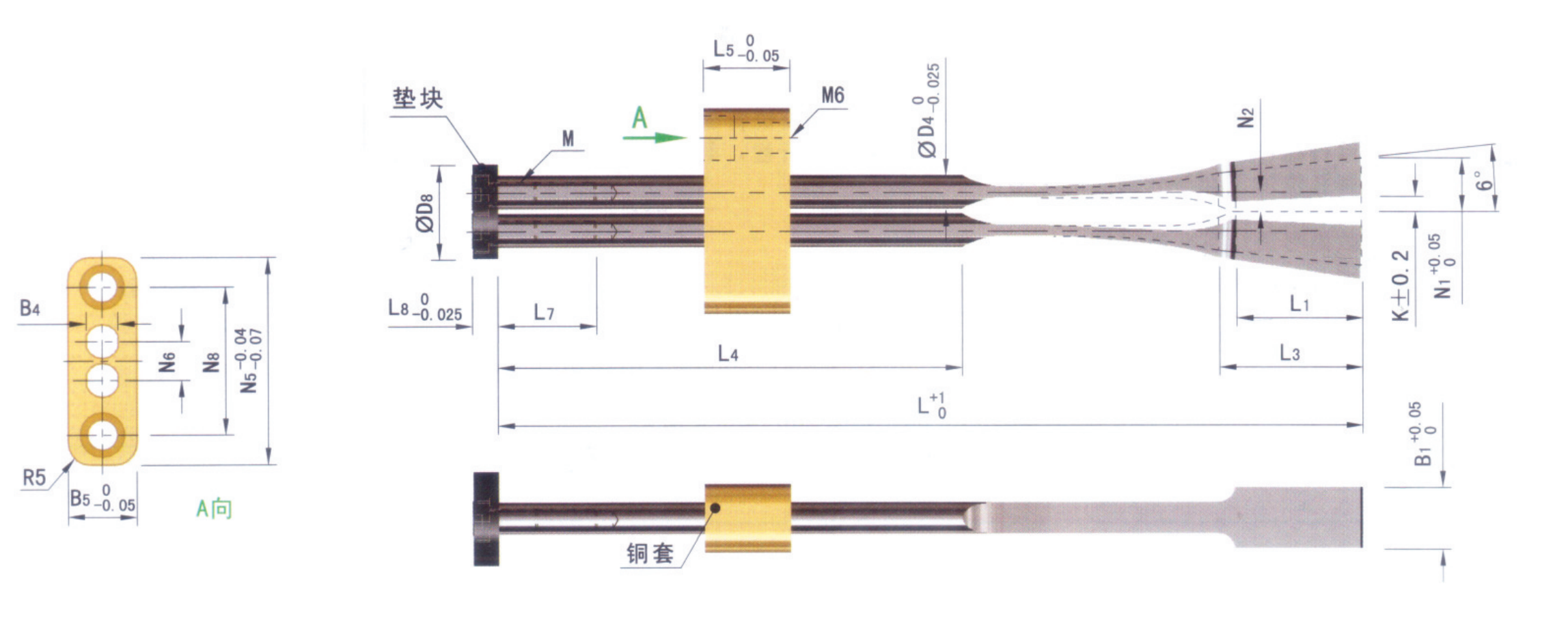

| B1 | N1 | L | L1 | 26 L3 | L4 | L5 | L7 | L8 | N2 | L2 | N5 | N6 |
| 6.2 | 9 | 162 | 22 | 24.3 | 88 | 20 | 19 | 6 | 3.5 | 12.5 | 45 | 7 |
| 12.2 | 11.5 | 200 | 30.0 | 111 | 4.5 | 16.5 | 48 | 9 | ||||
| 14.2 | 12.5 | 30 | 33.1 | 107 | 20 | |||||||
| 16.2 |
| Code | B4 | B5 | D4 | D8 | N7 | N8 | K | M |
| E3202-6-9.0-162 | 4.83 | 16 16 | 5.94 | 20 | 13 | 32.3 | 3.5 | M4 |
| E3202-12-11.5-200 | 7.37 | 7.92 | 22 | 17 | 34.3 | 4.5 | M5 | |
| E3202-14-12.5-200 | ||||||||
| E3202-16-12.5-200 |
1.當標準件無法滿足實際使用要求時，我司可代為設計非標彈弓頂針;
2.如需我司代為設計非標彈弓頂針，請?zhí)峁┧苣z產品3D及模具圖；
3.如有疑問，歡迎來電咨詢！

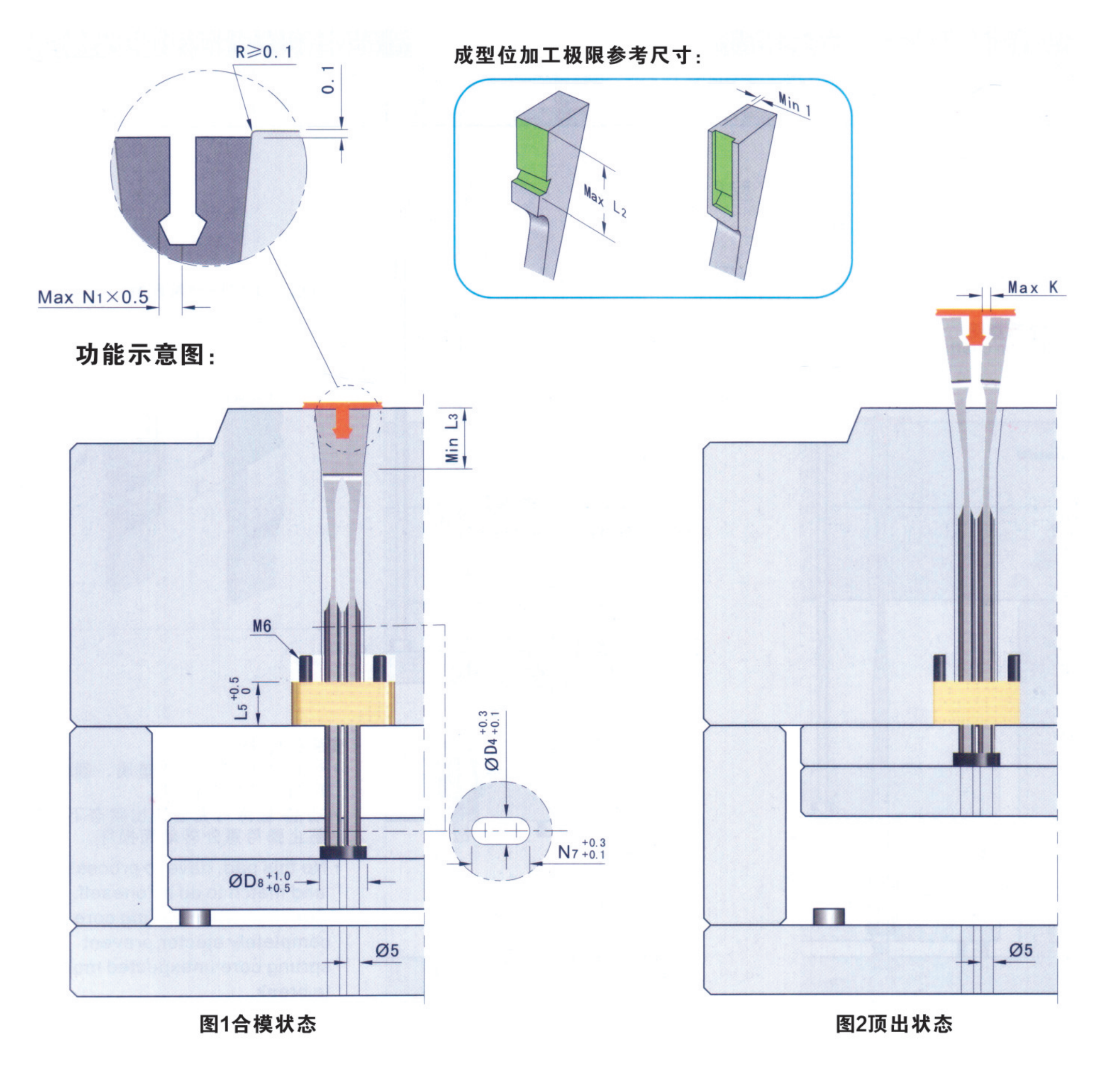

1.安裝在模具型芯內，必須保證彈弓頂針斜面（即膠位背面）與型芯完全貼合 （即保證貼合長度L3值）；
2.彈弓行程（K值）是指彈弓頂針在完全彈開后最高點行程，最高點延下相應會 逐漸變?。?/p>
3.所有孔位加工都與分型面成直角；
4.為確保順利脫模，建議倒鉤位做相應的拔模斜度；
5.此款彈弓頂針可非標定制。

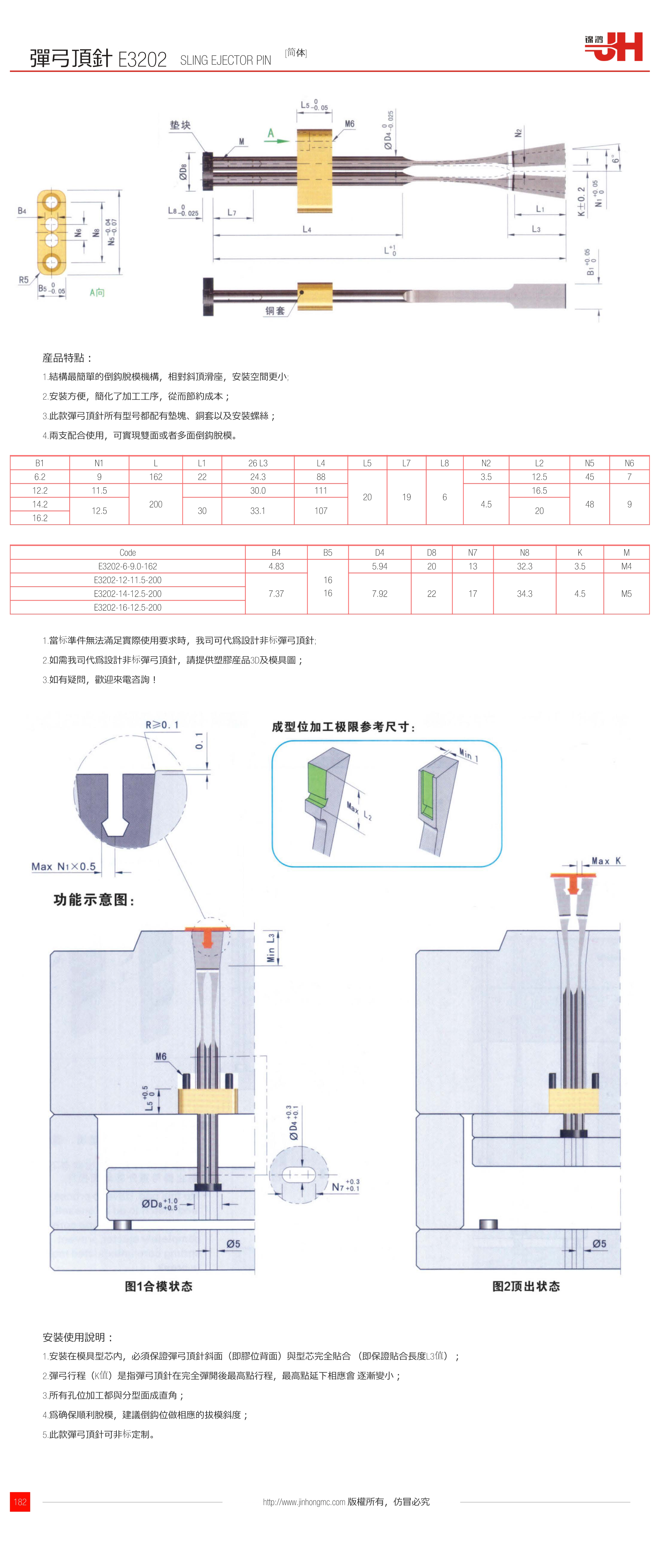

訂購：彈弓頂針E3202
