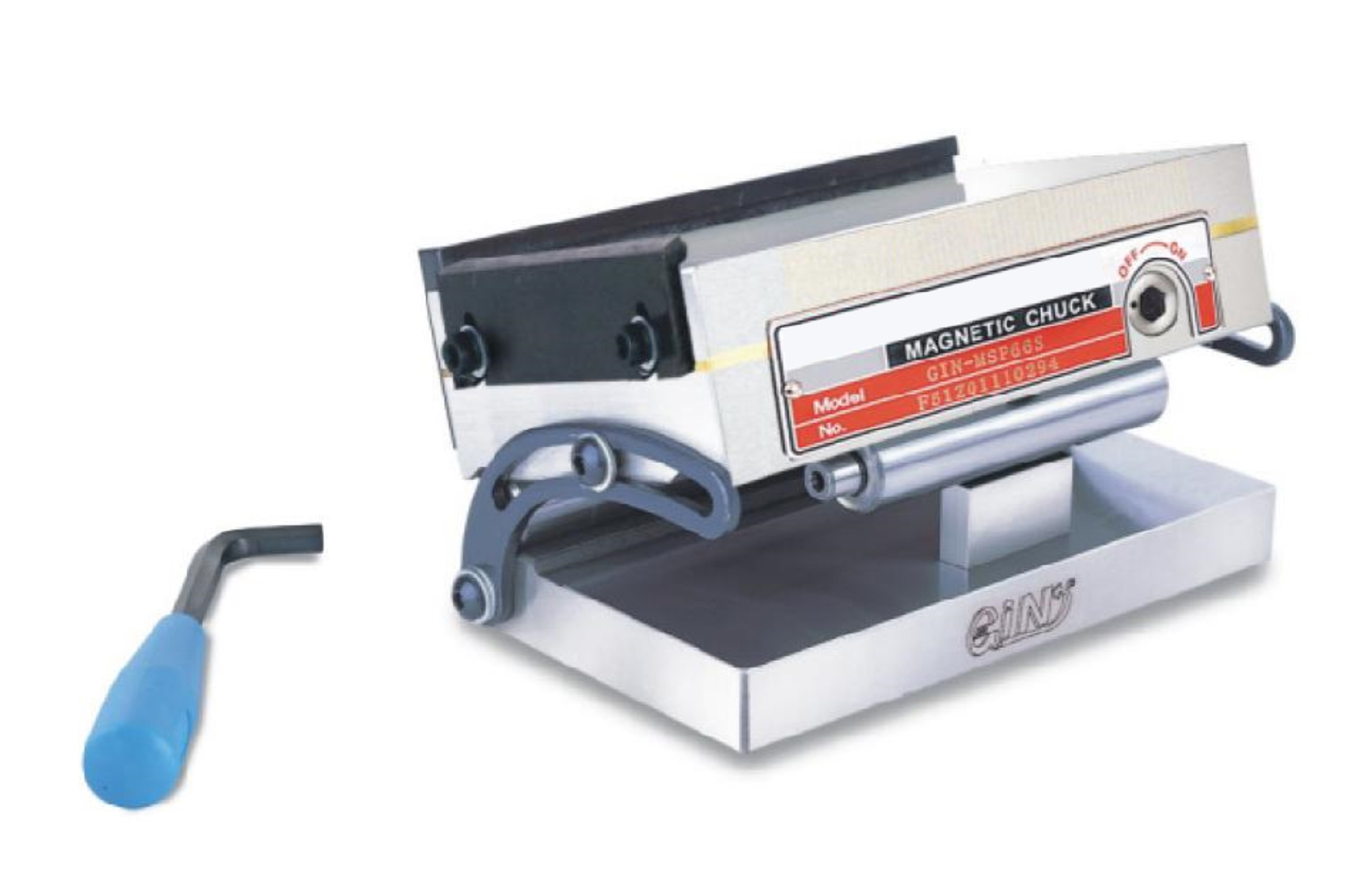

適合較細小的工件加工
平行度0.003mm/100mm以內
兩墊輪中心精度0.005mm以內
調整角度範圍0-60°

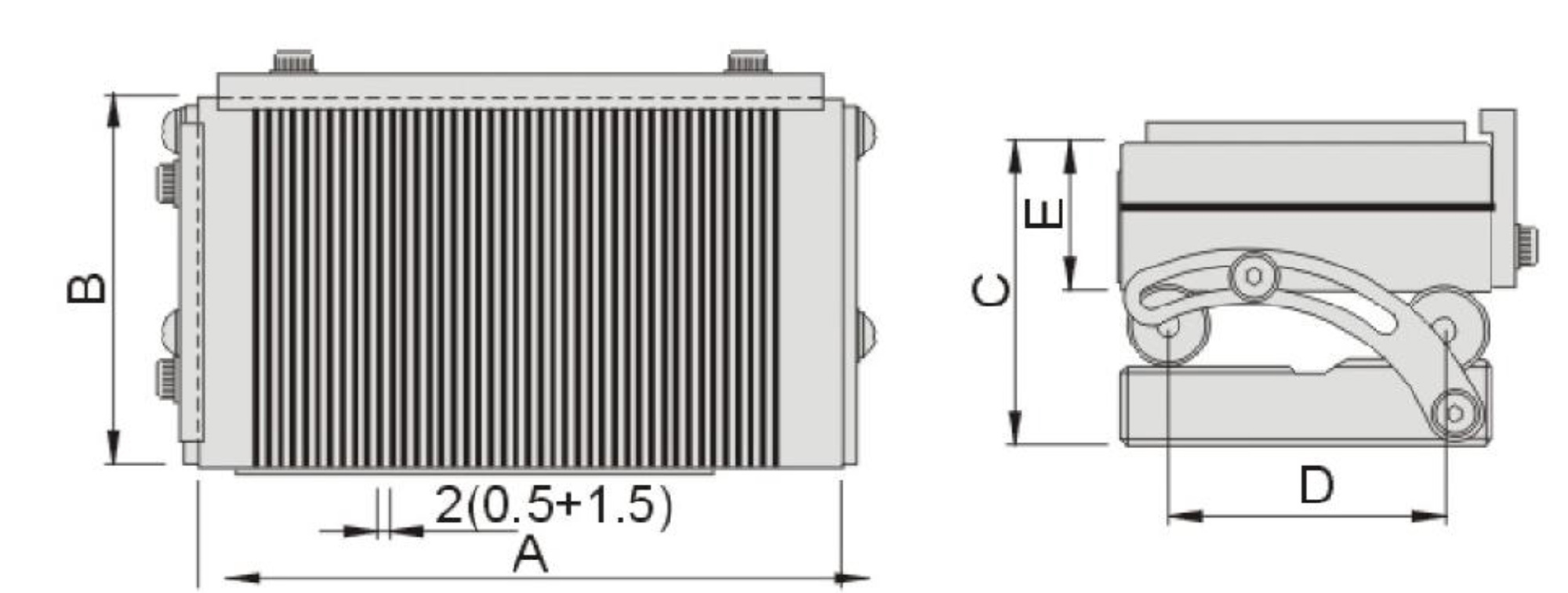

| 訂購編號 | 型號 | A | B | c | D | E | 重量 |
| Order No. | Model | N.W | |||||
| 5515-10 | SP47S | 175 | 100 | 85 .4 | 75 | 47 | 10.3kg |
| 5515-15 | 7 | 4 | 3.4 | 3 | 1.85 | ||
| 5515-20 | SP66S | 150 | 150 | 85 .4 | 100 | 47 | 12.7kg |
| 5515-25 | 6 | 6 | 3.4 | 5 | 1.85 | ||
| 5515-22 | SP510S | 250 | 100 | 85.4 | 100 | 47 | 18.3kg |
| 5515-27 | 10 | 5 | 3.4 | 4 | 1.85 | ||
| 5515-30 | SP612S | 300 | 125 | 85.4 | 100 | 47 | 26.7kg |
| 5515-35 | 12 | 6 | 3.4 | 5 | 1.85 |

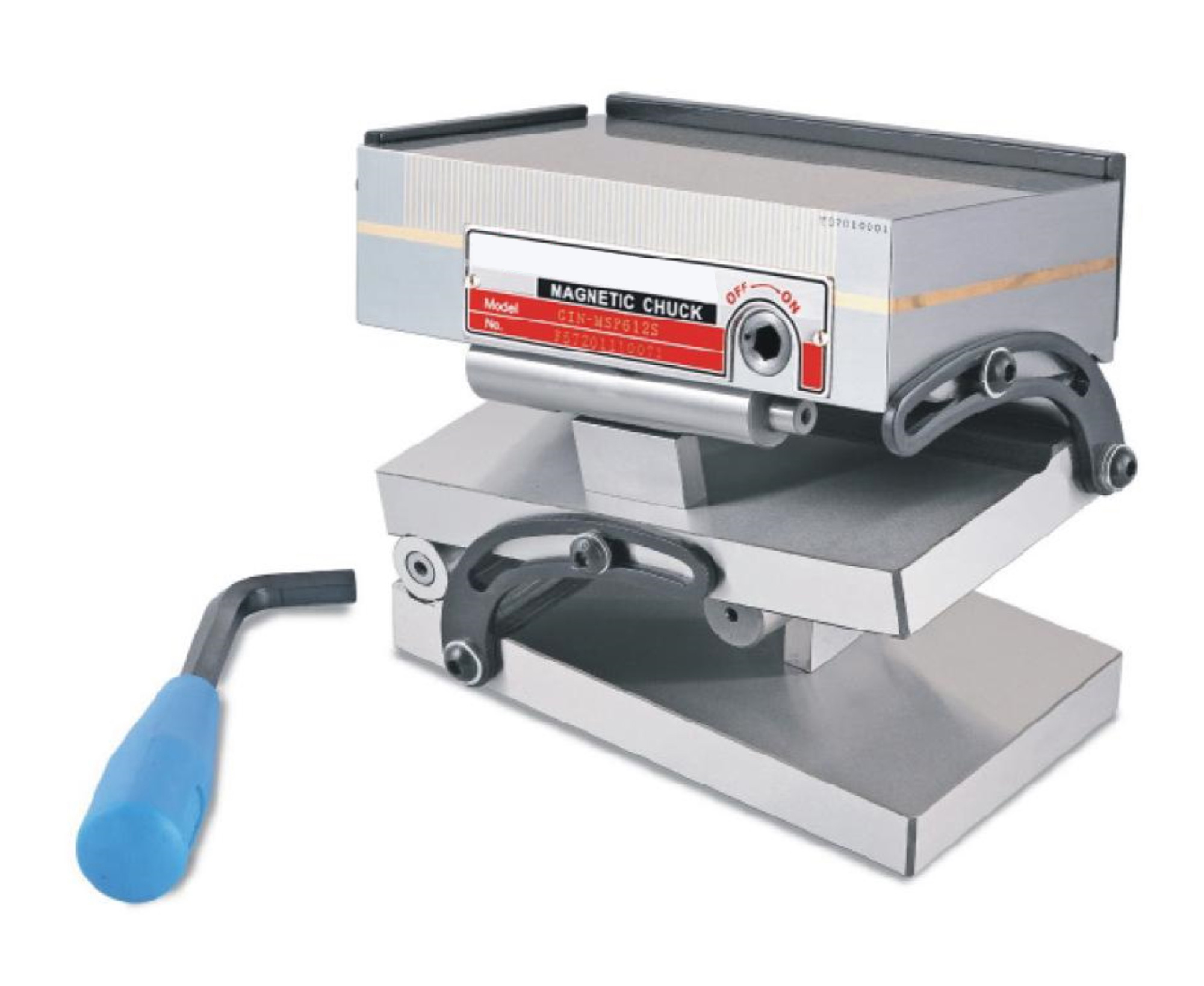

復合式細目正弦磁臺可從X.Y兩個方向進行角度傾斜，也可一次從兩個方向成型工作磨削。
底座采用優質鋼材并經熱處理，硬度高且精準。
精準的旋轉角度是通過塊規來獲取
平行度0.003mm/100mm以內
兩墊輪中心精度在0.005mm內

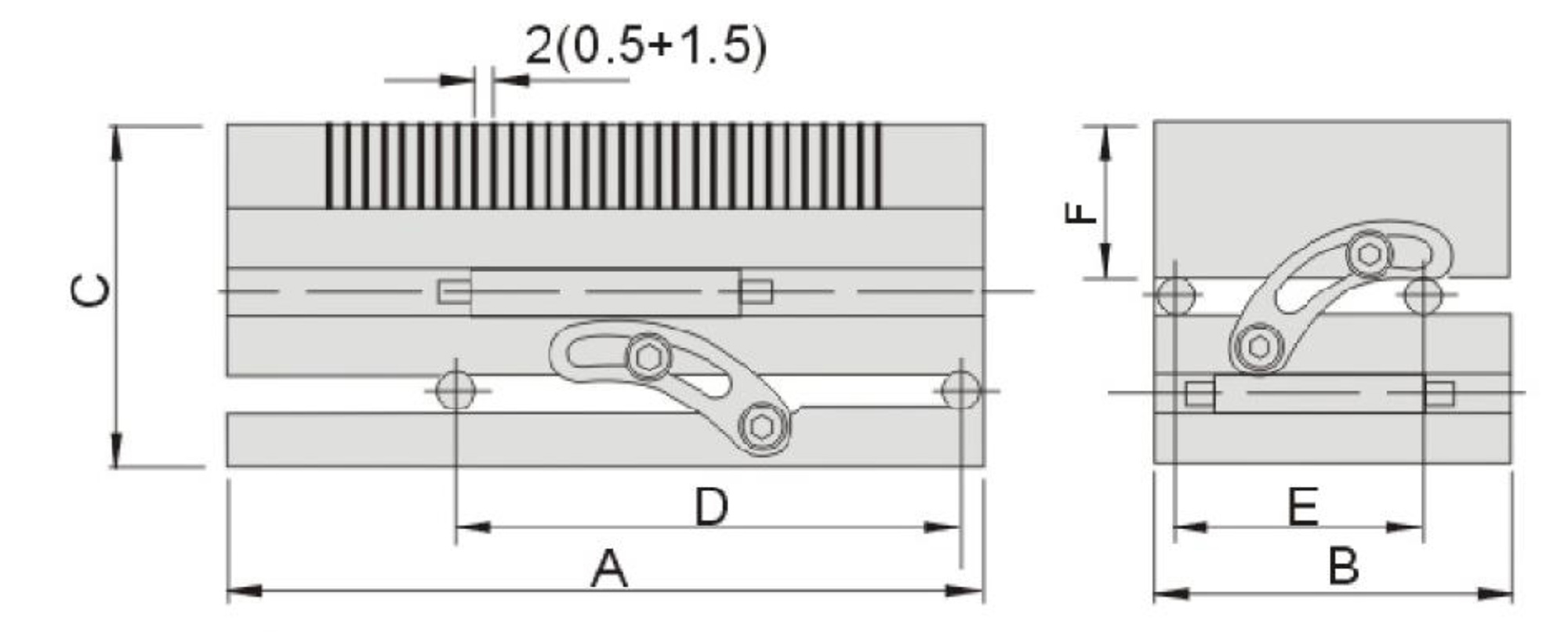

| 訂購編號 | 型號 | A | B | C | D | E | F | 重屋 |
| Order No. | Model | N.W. | ||||||
| 5516-10 | CSP47S | 175 | 100 | 123.7 | 100 | 75 | 47 | 13.5kg |
| 5516-15 | 7 | 4 | 4.9 | 5 | 3 | 1.85 | ||
| 5516-20 | CSP66S | 150 | 150 | 123.7 | 100 | 100 | 47 | 16,8kg |
| 5516-25 | 6 | 6 | 4.9 | 5 | 5 | 1.85 | ||
| 5516-22 | CSP510S | 250 | 125 | 123.7 | 200 | 100 | 47 | 23.4kg |
| 5516-27 | 10 | 5 | 4.9 | 8 | 4 | 1.85 | ||
| 5516-30 | CSP612S | 300 | 150 | 123.7 | 200 | 100 | 47 | 33.1kg |
| 5516-35 | 12 | 6 | 4.9 | 10 | 5 | 1.85 |
訂購：簡式細目正弦磁臺 SPS 5515
