| MALE:YK30 | ||
| 54-56HRC | ||
| Black Oxide Finish(染黑) |
| FEMALE:SKD11 (D2) | ||
| 58-62HRC | ||
| Titanium Nitride Coated(鍍鈦) |

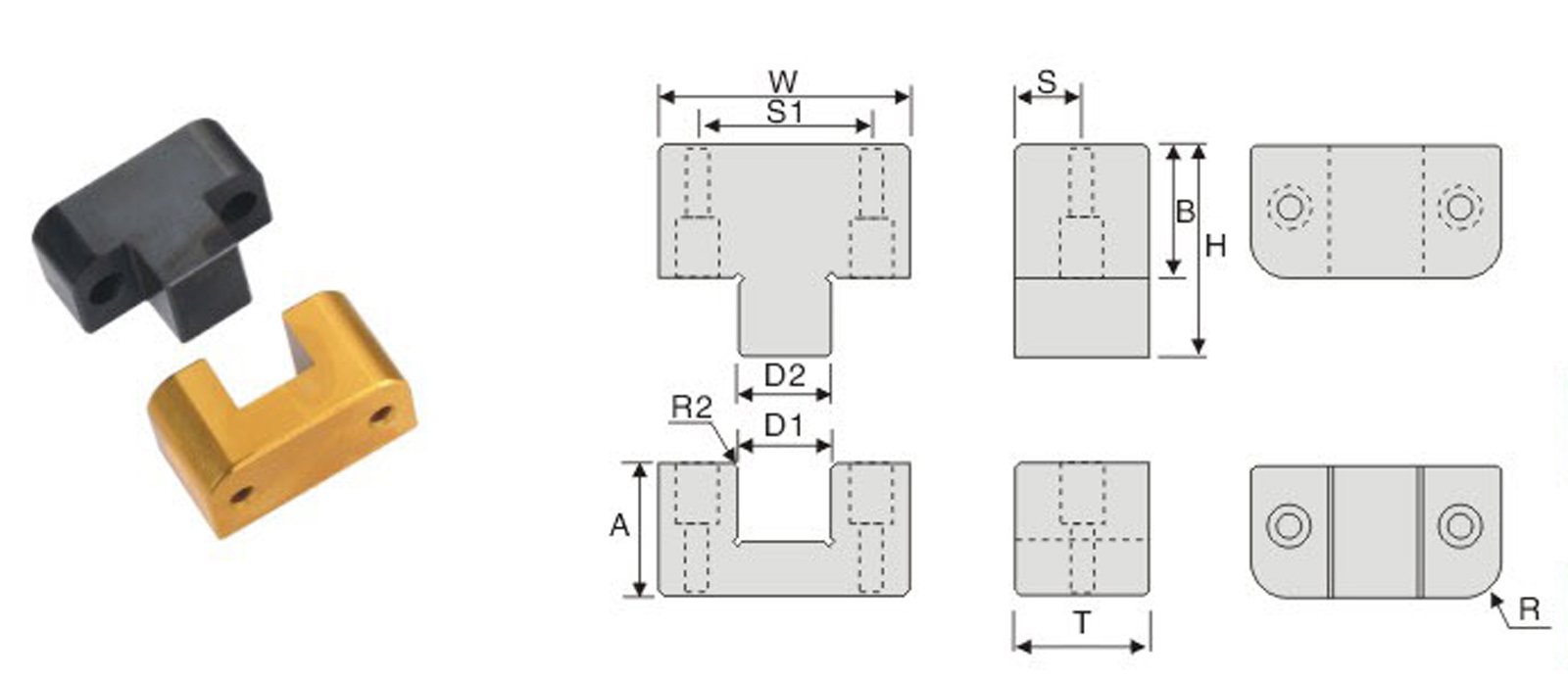

| Type | W 0 -0.005 | T 0 -0.002 | A 0 -0.002 | B 0 -0.002 | C | OVERALL HEIGHT | D1 0.0002 0 | D2 0.0002 0 | H | R RADIUS | R2 | S ±0.010 | S1 ±0.010 | SHCS | |
| MALE(2) | FEMALE(2) | ||||||||||||||
| JH049-125 | 1250 | 0.625 | 0.625 | 0.500 | 0.414 | 1.125 | 0.438 | 0.438 | 0.875 | 0.26 | 0.059 | 0.312 | 0.875 | #6-32x 1/2" | #6-32 x 5/8" |
| JH049-150 | 1500 | 0.875 | 0.875 | 0.750 | 0.531 | 1.625 | 500 | 0.500 | 1.25 | 0.26 | 0.059 | 0.437 | 1 | #8-32 x 3/4" | #8-32 x 3/4" |
| JH049-200 | 2.000 | 1.000 | 1.125 | 0.750 | 0.664 | 1.875 | 0.75 | 0.75 | 1.375 | 0.38 | 0.059 | 0.500 | 1.375 | #10-32 x 3/4" | #10-32x1" |
| JH049-300 | 3.000 | 1.125 | 1500 | 0.750 | 0.787 | 2250 | 1.125 | 1.125 | 1.5 | 0.51 | 0.098 | 0.562 | 2.250 | 1/4-20 < 3/4" | 1/4-20 x 11/2" |

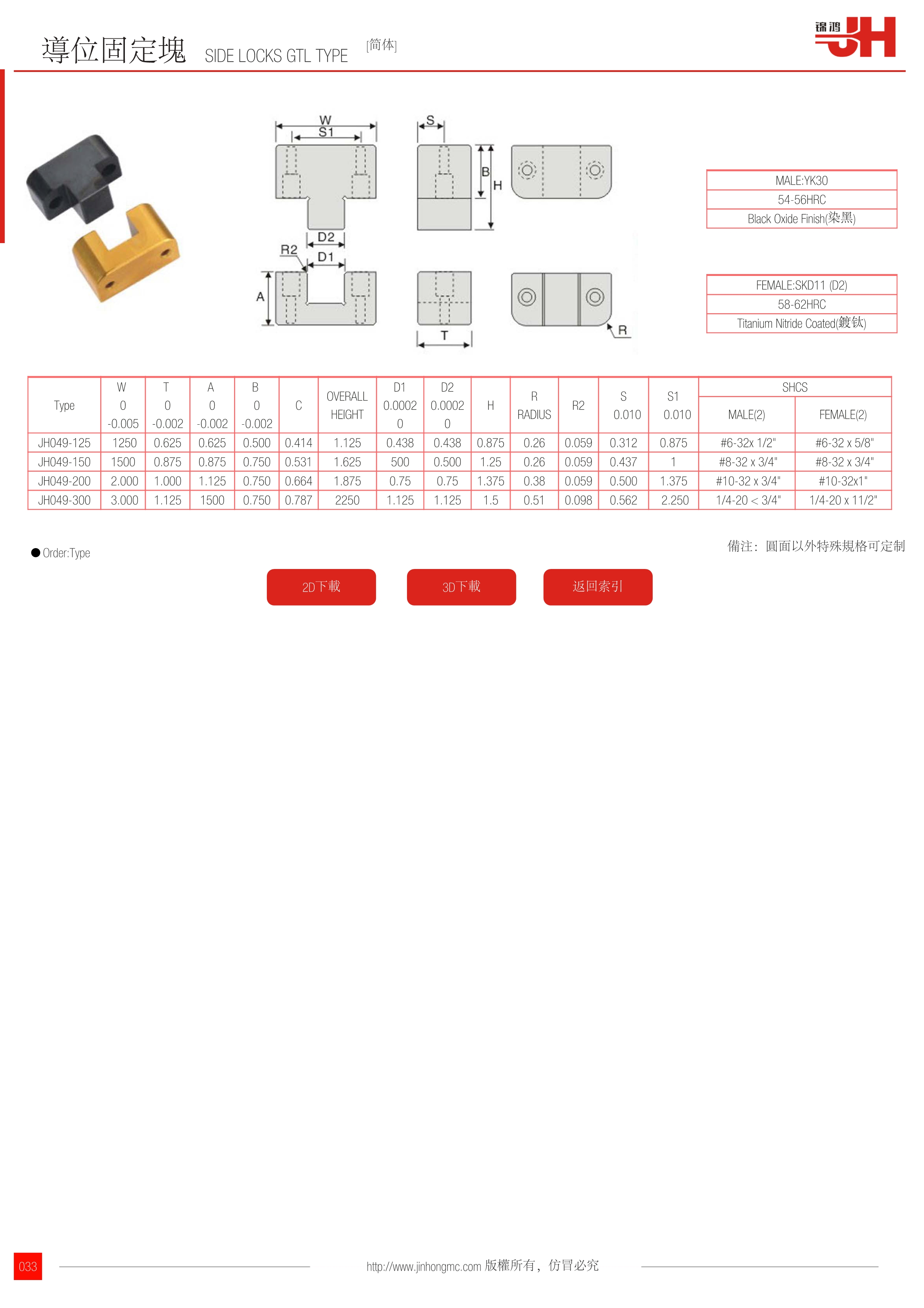

訂購：83-導位固定塊 JH049
