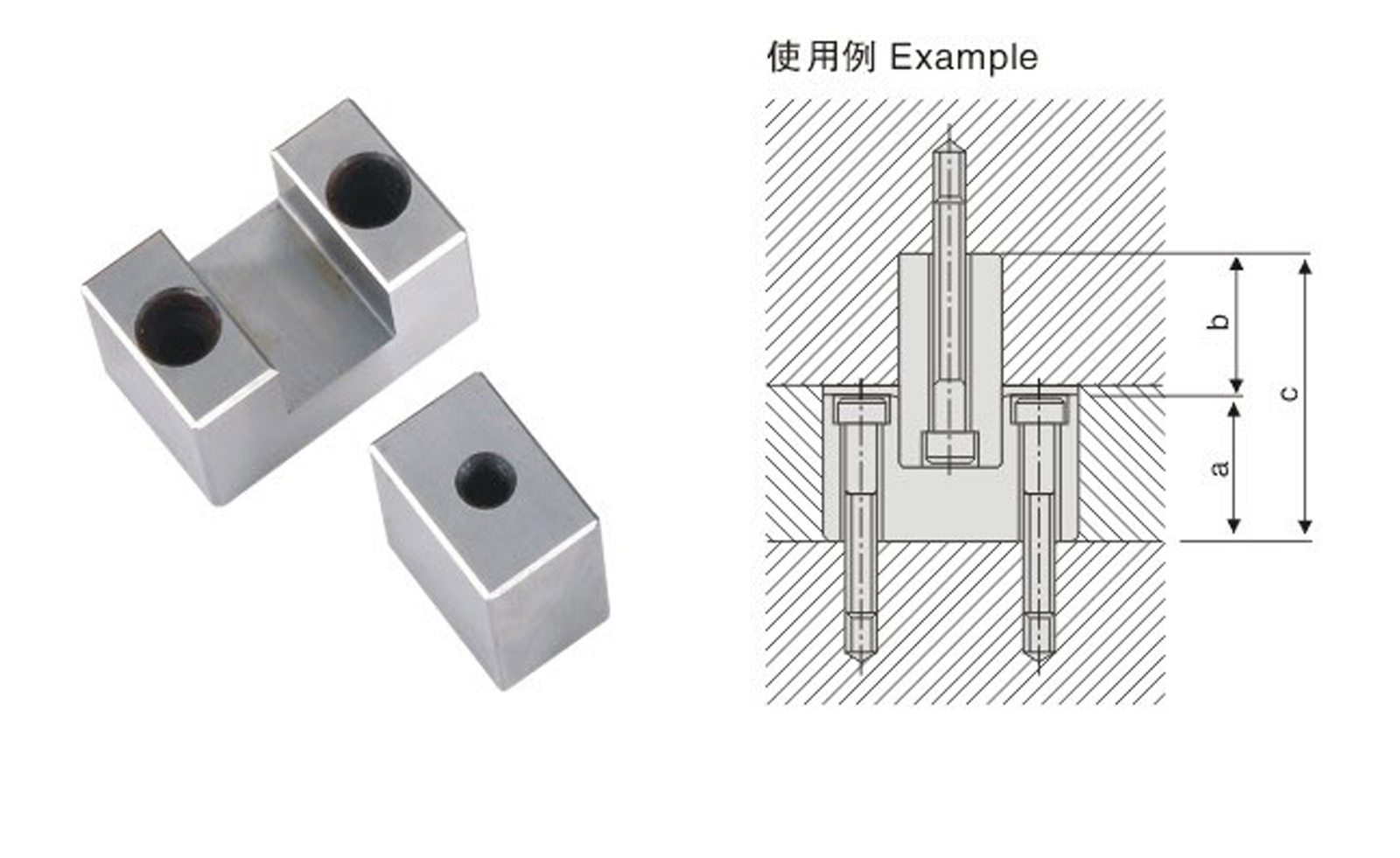

| Type | A | T1 | a | b | c |
| JH047 | 30 | 14 | 14 | 13 | 27 |
| 30 | 19 | 19 | 13 | 32 | |
| 40 | 19 | 19 | 16 | 35 | |
| 40 | 24 | 24 | 16 | 40 | |
| 50 | 29 | 29 | 21 | 50 | |
| 50 | 34 | 34 | 21 | 55 |
| M材質 | Hardness | Heat Treatment |
| Material | 硬度 | 熱處理 |
| YK30 | HRC56°~60° | 真空處理 Vacuumed |
| SKD11 | HRC58°~62° | 真空處理 Vacuumed |
| W | V | E | T2 | M | 取付螺栓 | d | t | L | Catalog No. | T1 | |
| Bolt | Type | A | |||||||||
| 9 | 12 | 6 | 18 | 5 | M4 | 8 | 4.5 | 20 | JH047 | 30 | 14 |
| 19 | |||||||||||
| 12 | 16 | 10 | 25 | 5 | M4 | 8 | 4.5 | 25 | 40 | 19 | |
| 24 | |||||||||||
| 15 | 20 | 15 | 35 | 8 | M6 | 11 | 6.5 | 30 | 50 | 29 | |
| 34 | |||||||||||

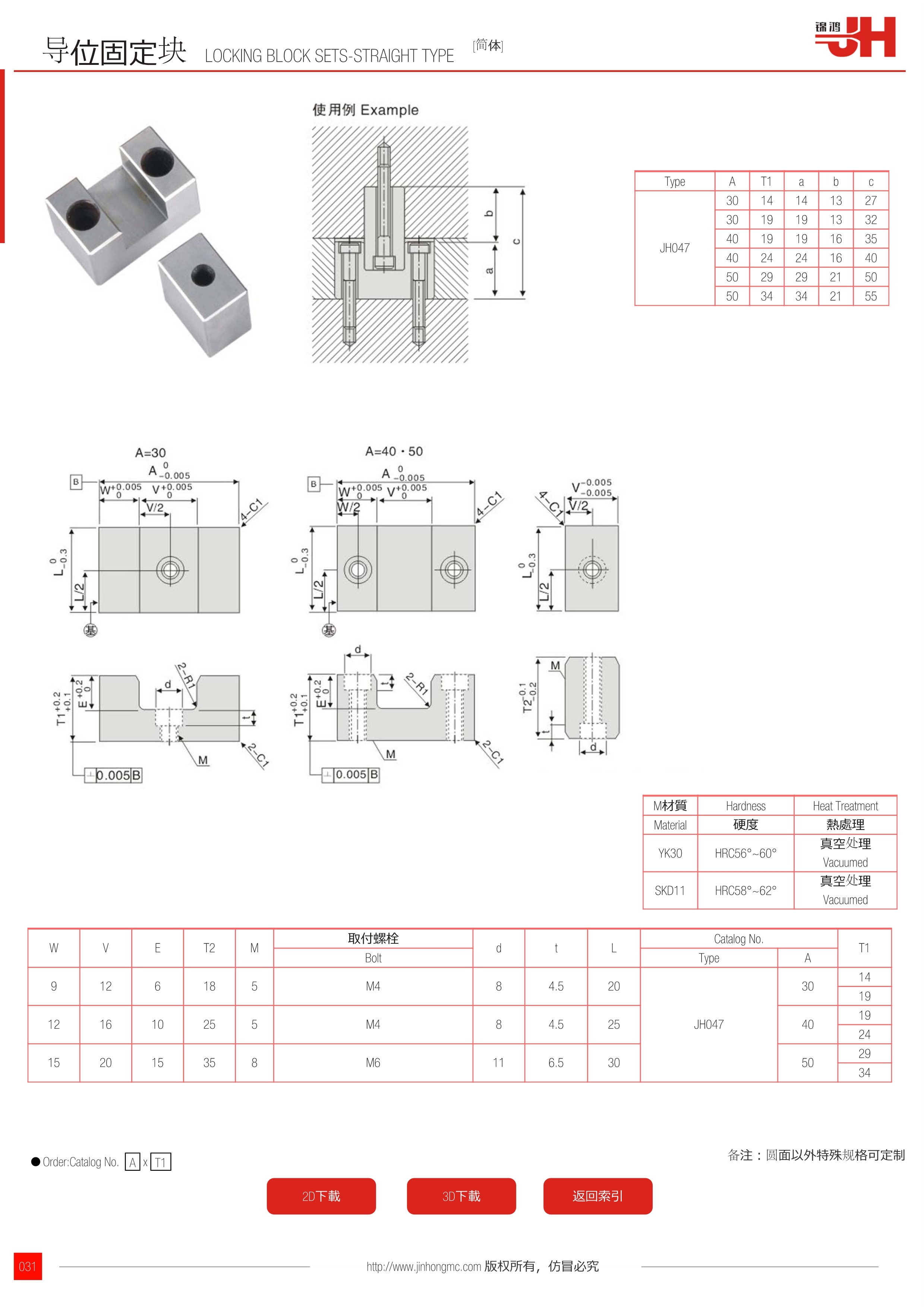

訂購：81-導位固定塊-直式 JH047
